Dachabläufe

Dachablauf SDA Classic

Einsatz

Dachablauf für Freispiegelentwässerungs-Systeme aus PUR-Integralschaum für die Hauptentwässerung nach DIN EN 1253.

Lieferumfang

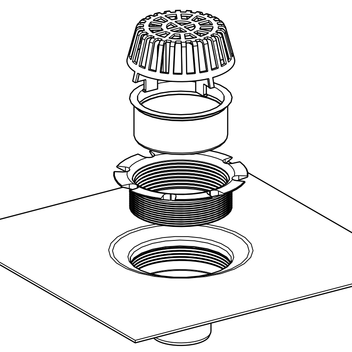

Grundelement GET, Laub- und Kiesfang LKF Classic, Anschlusselement AEH und Dichtung Anstauelement

Montage

Die verwendete Dachabdichtungsbahn wird an die integrierte Anschlussmanschette, mit dem vom jeweiligen Hersteller empfohlenen Verfahren, bauseits angebunden.

Der Anschluss an das PE-HD Abflussrohr erfolgt beim Typ 75 durch eine Steckmuffe mit Schnappring (Steckmuffe SM), so dass ein längskraftschlüssiger Übergang zum Rohrsystem entsteht. Bei den Typen 110 und 125 erfolgt der Anschluss mit herkömmlicher PE-HD Steck- oder Langmuffe. Die Auszugssicherung erfolgt mittels Rohrschelle am Rohrleitungssystem.

Technische Daten

Typ
Nennleistung bei einer
Anstauhöhe von 35 mm
passend für
Classic 75 PVC 15 G xxx l/s Sikaplan PVC 15 G
Classic 75 FPO 15 xxx l/s FPO Sarnafil TG 66 - 15
Classic 75 B xxx l/s Bitumen B
Classic 110 PVC 15 G xxx l/s Sikaplan PVC 15 G
Classic 110 FPO 15 xxx l/s FPO Sarnafil TG 66 - 15
Classic 110 B xxx l/s Bitumen B

Typ
Nennleistung bei einer
Anstauhöhe von 45 mm
passend für
Classic 125 PVC 15 G xxx l/s Sikaplan PVC 15 G
Classic 125 FPO 15 xxx l/s FPO Sarnafil TG 66 - 15
Classic 125 B xxx l/s Bitumen B

Material:
Grundelement GET:
PUR-Integralschaum, blau
Funktionsteil:
PP, schwarz, EPDM-Dichtung

Zulassungen

Der Dachablauf SDA Classic erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

titletitletitletitletitletitletitle Artikelnummer
Classic 75 PVC 15 G905001321 601203
Classic 110 PVC 15 G1105001321 601206
Classic 125 PVC 15 G1255001321 601209
Classic 75 FPO 15905001321 601204
Classic 110 FPO 151105001321 601207
Classic 125 FPO 151255001321 601210
Classic 75 B905001321 601205
Classic B 1101105001321 601208
Classic B 1251255001321 601211
