Dachabläufe

Dachablauf SDA Classic PUR

Einsatz

Dachablauf für Freispiegelentwässerungs-Systeme aus PUR-Integralschaum für die Hauptentwässerung nach DIN EN 1253.

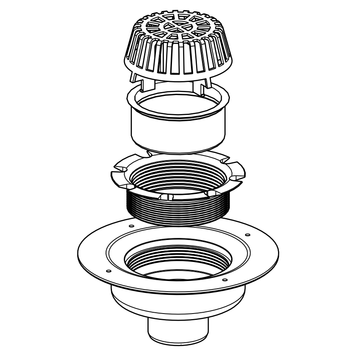

Lieferumfang

Grundelement GET PUR, Laub- und Kiesfang LKF Classic, Anschlusselement AEH und Dichtung Anstauelement

Montage

Die verwendete Dampfsperre wird mittels doppelseitigem Klebeband am Flansch des Grundelements befestigt.

Der Anschluss an das PE-HD Abflussrohr erfolgt beim Typ 75 durch eine verliersichere Steckmuffe (Steckmuffe SM), so dass ein längskraftschlüssiger Übergang zum Rohrsystem entsteht. Bei den Typen 110 und 125 erfolgt der Anschluss mit herkömmlicher PE-HD Steck- oder Langmuffe. Die Auszugssicherung erfolgt mittels Rohrschelle am Rohrleitungssystem.

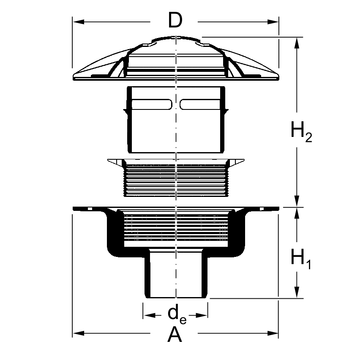

Technische Daten

Typ
Nennleistung bei einer
Anstauhöhe von 35 mm
passend für
Classic 75 PUR *)  alle gängigen Kunststoffbahnen
Classic 110 PUR *)  alle gängigen Kunststoffbahnen

Typ
Nennleistung bei einer
Anstauhöhe von 45 mm
passend für
Classic 125 PUR *)  alle gängigen Kunststoffbahnen

*) Nur in Verbindung mit einem Warmdach verwenden.

Material:
Grundelement GET:
PUR-Integralschaum, blau
Funktionsteil:
PP, schwarz, EPDM-Dichtung

Zulassungen

Der Dachablauf SDA Classic erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

titletitletitletitletitletitletitle Artikelnummer
Classic 75 PUR905001321 601235
Classic 110 PUR1103001321 601236
Classic 125 PUR1253001321 601237
