Dachabläufe

Notablauf SuperDrain 62 Schraubfl. DN70

Einsatz

Hochleistungsdachablauf nach DIN EN 1253 für die Notentwässerung bei Druckströmungsentwässerungs-Systemen.

Lieferumfang

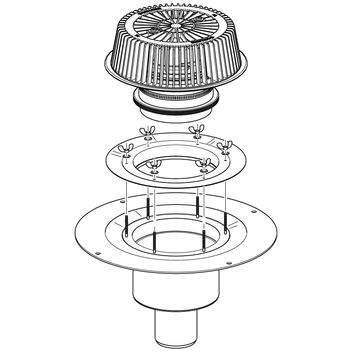

Wärmegedämmtes Grundelement mit Schraubflansch (inkl. Befestigungsmaterial) und senkrechtem Ablaufstutzen, höhenverstellbarem Anstauelement und SuperDrain-Einsatz mit verschraubtem Laubfangkorb (øa = 262 mm).

Montage

Dampfsperrbahn bzw. Dachabdichtungsbahn mittels Schraubflansch bauseits anschließen. Anstauhöhe von 55mm durch drehen des roten Anstauelements einstellen. Weitere Hinweise siehe Montageanleitung.
Durchmesser für Deckendurchbruch siehe Typentabelle, Maß "D",

Anschluss an Rohrsystem mittels PE-HD Steckmuffe, PK-NG-Rohr oder -Formstück. Es wird empfohlen, die Verbindung gegen Herausziehen mittels PK-NG-ASV 75 zu sichern.

Technische Daten

Typ
Nennleistung
passend für
N 62 Schraubfl. 17,4 l/s einlagige, polymere Kunststoff-Dampfsperr- bzw.
Dachabdichtungsbahnen ohne Vliesbeschichtung

Material:
Grundkörper:
Polypropylen (PP), UV-stabilisiert
Schraubflansch:
Edelstahl

Zulassungen / Konformität

Der Dachablauf erfüllt die technischen Regeln nach DIN EN 1253.

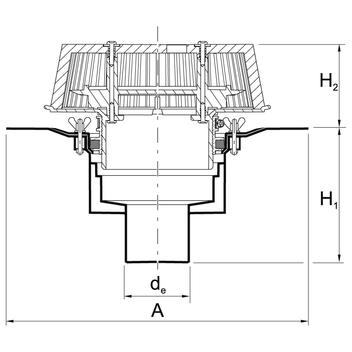

Typde
[mm]
A
[mm]
D
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
N 62 Schraubfl.753542651581292,741 671608
