Dachabläufe

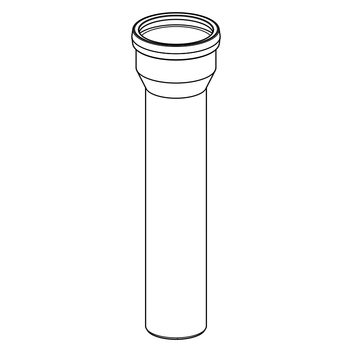

PE-HD Steckmuffe SM

Einsatz

Verbindungselement zwischen Dachablauf SDA und dem Rohrleitungssystem.

Lieferumfang

Steckmuffe SM mit integrierter Federscheibe und Lippendichtung.

Montage

Die Steckmuffe wird von unten auf das Grundelement aufgeschoben. Bei einer Zugbelastung verkeilt sich die Federscheibe im Anschlussstutzen des Grundelements, so dass ein längskraftschlüssiger Übergang vom Grundelement hin zum Rohrleitungssystem entsteht.

Technische Daten

Material:
Steckmuffe:
PE-HD
Federscheibe:
Federstahl 1.4310
Lippendichtung:
SBR/EPDM

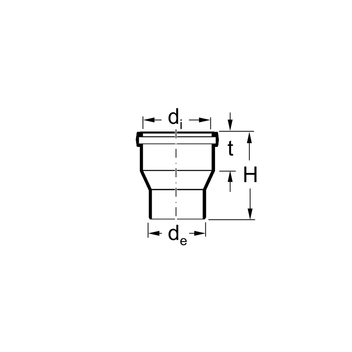

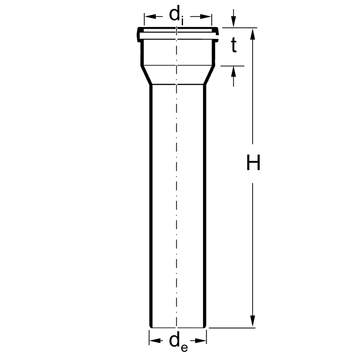

Typdi
[mm]
de
[mm]
H
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
SM 75 39091,57539076,90,321 601201
SM 75 11591,57511576,90,131 601200
