Armaturen

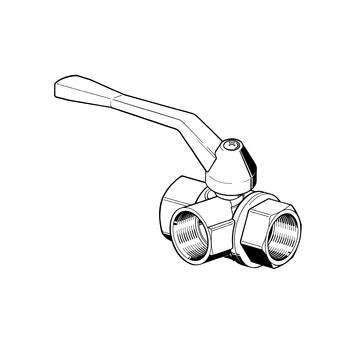

3-Wege- Kugelhahn KGH 181 T

Einsatz

Geeignet für Kalt- / Warmwassersysteme, Heizungssysteme (Heißwasser) und Dampf.
Bei Verwendung von Wasserzugabestoffen oder besonderen Anwendungen kontaktieren Sie bitte unseren Kundenservice.

Montage

Allgemeine Informationen zur Installation von Kugelhähnen und Schnellentlüftern, sind im Downloadbereich auf www.sikla.at unter Einbauvorschriften zu finden.

Technische Daten

Kugelhahn mit vollem Durchgang, Gewinde IG/IG/IG nach DIN EN ISO 228.

Temperaturbereich:
- 30°C bis + 150°C
(Druckabhängig)
Nenndruck:
3/8" bis 1 1/2" ... PN 16

Material:
Körper:
Messing CW617N (CuZn40Pb2), vernickelt
Kugel:
Messing CW617N (CuZn40Pb2), verchromt
Spindel:
Messing CW614N (CuZn39Pb3)
von außen montiert bei 3/8"
von innen montiert von 1/2" ... 1 1/2"
Kugeldichtung:
PTFE
Spindeldichtung:
Stopfbuchse PTFE, justierbar bei 3/8";
O-Ring EPDM + Stopfbuchse PTFE, justierbar, von 1/2" ... 1 1/2";
Hebelgriff:
Alu, rot
TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
181T - 3/8"48100,2210 403600
181T - 1/2"53120,266 403609
181T - 3/4"73140,515 403618
181T - 1"86190,8110 403627
181T - 1 1/4"103211,242 403636
181T - 1 1/2"104241,762 403717
