Armaturen

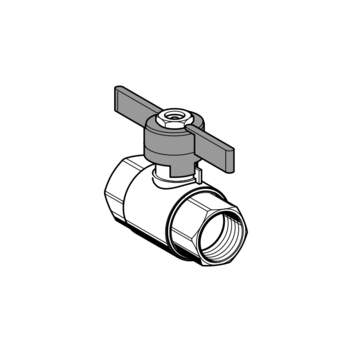

Kugelhahn KGH 45-A FF

Einsatz

Geeignet für Kalt- / Warmwassersysteme, Heizungssysteme (Heißwasser), Öl und Druckluft. Für gefährliche Fluide der Fluidgruppe 1 (nicht gasförmig) auf Anfrage.
Bei Verwendung von Wasserzugabestoffen oder besonderen Anwendungen kontaktieren Sie bitte unseren Kundenservice.

Montage

Allgemeine Informationen zur Installation von Kugelhähnen und Schnellentlüftern, sind im Downloadbereich auf www.sikla.at unter Einbauvorschriften zu finden.

Technische Daten

Kugelhahn mit vollem Durchgang, Gewinde IG / IG nach DIN EN ISO 228.

Temperaturbereich:
- 20°C bis + 160°C
(Druckabhängig)
Nenndruck:
1/2" bis 3/4" ... PN 50
(Temperaturabhängig)
1" bis 1 1/4" ... PN 40


Material:
Körper:
Messing CW617N (CuZn40Pb2), vernickelt
Kugel:
Messing CW617N (CuZn40Pb2), verchromt
Spindel:
Messing CW614N (CuZn39Pb3)
Kugeldichtung:
PTFE
Spindeldichtung:
Stopfbuchse PTFE, justierbar + O-Ring FKM
Flügelgriff:
Alu, rot


Diagramm Druck/Temperatur

TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
1/2"63150,2312 403347
3/4"71160,3015 403348
1"83190,5510 403349
1 1/4"92210,866 403350
