Einsatz

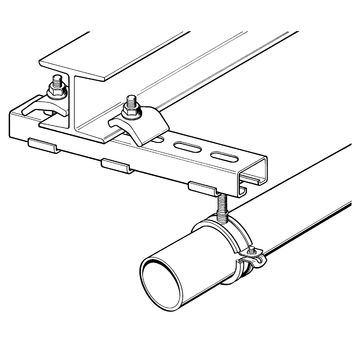

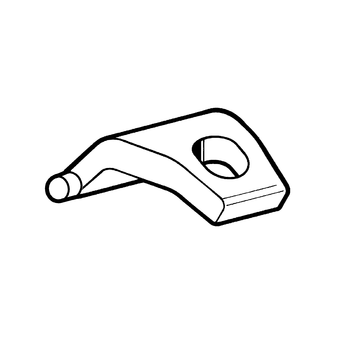

Ein universell einsetzbares Spannelement zur zweiseitigen Befestigung von Traversen für Rohrstränge, Kanäle, Kabelbahnen und von Geräten an Stahlträgern.

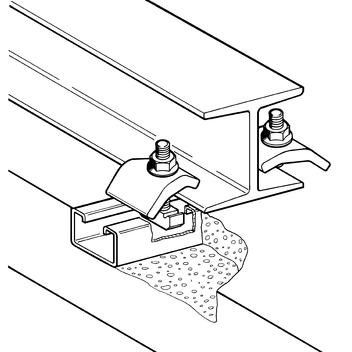

Der maximale Spannbereich kann durch Unterlegen der Spannpratze bis zu 10 mm erhöht werden. Bei höheren Unterlagen sind diese auf der Traverse anzuschweißen.

Montage

Ermittlung der erforderlichen Schraubenlänge L_min:

Sechskantschraube M12 VA

Durchgesteckte Sechskantschraube VA mit Halteklaue VA:
L_min = a + b + 43 mm

Anzugsmoment ± 10%
P2: 85 Nm

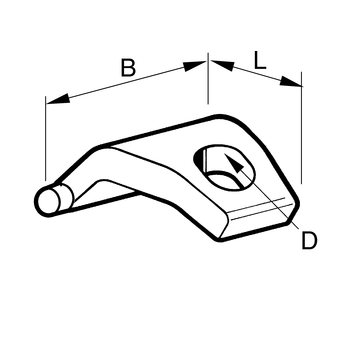

Technische Daten
