Edelstahl

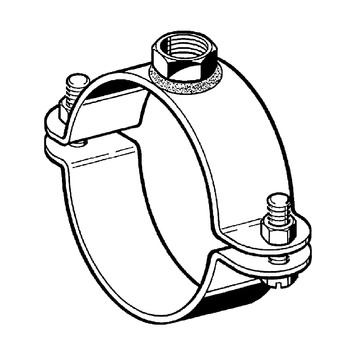

Stabil D-1G VA

Einsatz

Für alle versorgungstechnischen Anlagen in Industrie, Wohnungsbau und im kommunalen Bereich.

Lieferumfang

Zweiteilige Rohrschelle, mit Spannschrauben und Muttern (lose beigelegt).

Montage

Geeignet für Einpunktbefestigung direkt mittels Gewindestange.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
Materialstärke
[mm]
15 - 72 3,5 kN 25 x 3,0
76 - 129 3,8 kN 30 x 3,0
133 - 219 7,0 kN 40 x 3,0
230 - 329 8,0 kN 40 x 4,0

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. Rohrdurchmessers, ermittelt.

Material:
Edelstahl V4A
Spannbereich
[mm]
DNGewinde-
anschluss
Spann-
schrauben

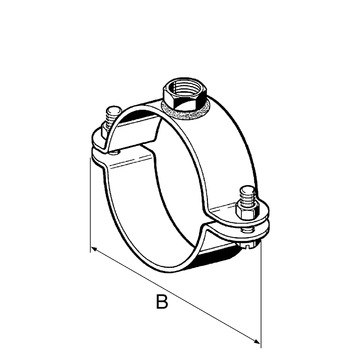

B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
15 - 193/8"M8M8 x 25600,1150 145097
20 - 241/2"M8M8 x 25620,1250 145103
25 - 303/4"M8M8 x 25720,1250 145112
31 - 351"M10M8 x 25760,1550 145121
36 - 41M10M8 x 25840,1650 145130
40 - 451 1/4"M10M8 x 25870,1650 145149
48 - 531 1/2"M10M8 x 25980,1750 145158
54 - 59M10M8 x 251020,1850 145167
60 - 652"M10M8 x 251070,2050 145176
67 - 72M10M8 x 251160,2150 145185
76 - 812 1/2"M12M10 x 301420,3125 145194
82 - 87M12M10 x 301490,3225 145352
88 - 933"M12M10 x 301510,3725 145200
94 - 98M12M10 x 301620,3725 414112
102 - 108M12M10 x 301720,4025 145228
110 - 1164"M12M10 x 301740,4025 145237
124 - 129M12M10 x 401820,4125 145255
133 - 1405"M16M12 x 352160,6310 145264
149 - 155M16M12 x 352290,7110 145273
159 - 1656"M16M12 x 352400,7210 145282
167 - 173M16M12 x 352460,7410 145291
176 - 182M16M12 x 352610,7810 145307
188 - 194M16M12 x 352750,7810 145316
199 - 205M16M12 x 352830,8410 145325
210 - 2198"M16M16 x 402961,0210 414193
230 - 236M16M16 x 403241,3210 414724
247 - 253M16M16 x 403341,3810 414679
271 - 27710"M16M16 x 503631,5110 414688
312 - 318M16M16 x 404041,6610 414697
322 - 32912"M16M16 x 404121,6810 414706
