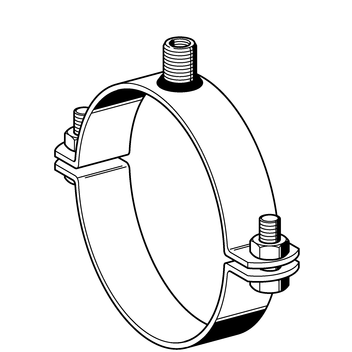

Stabil D-2G/-3G VA

Einsatz

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen.

Lieferumfang

Zweiteilige Rohrschelle mit Spannschrauben und Muttern (lose beigelegt).

Montage

Geeignet für Einpunktbefestigung direkt mittels Gewindestange oder Verbindung über einen Adapter zu Sikla Gewinderohr bis 1".

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
Anzugsmoment
[Nm]
18 - 71 5,0 kN 3
74 - 78 5,0 kN 5
81 - 122 6,0 kN 5
133 - 207 8,0 kN 10
210 - 231 11,0 kN 20

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Material:
Edelstahl A4

Zulassungen / Konformität



Dieses Produkt wurde mit dem Gütezeichen "Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

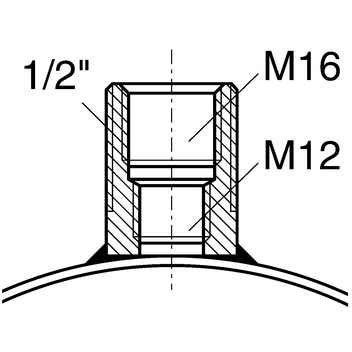

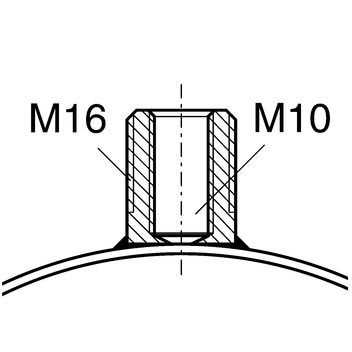

Spannbereich
[mm]
Gewinde-
anschluss
Material
b x s
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.

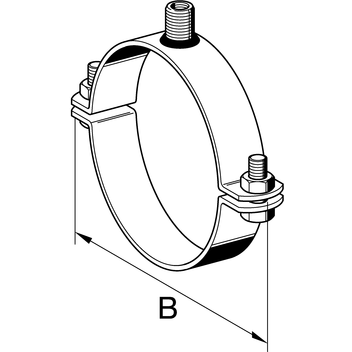

18 - 222G25 x 3700,1450 172568
24 - 282G25 x 3770,1550 172577
30 - 342G25 x 3840,1650 172586
35 - 372G25 x 3870,1750 172595
40 - 442G25 x 3950,1750 172604
47 - 512G25 x 31020,2050 172613
54 - 582G25 x 31090,2150 172622
59 - 632G25 x 31150,2150 172631
67 - 712G25 x 31230,2250 172856
74 - 782G30 x 31400,3325 172640
81 - 852G30 x 31470,3425 172865
86 - 903G30 x 31520,3625 172649
94 - 983G30 x 31600,4025 172874
102 - 1083G30 x 31700,4125 173153
108 - 1143G30 x 31760,4225 172658
116 - 1223G30 x 31840,4325 172883
133 - 1403G40 x 42170,8210 172667
145 - 1523G40 x 42290,8710 172892
159 - 1693G40 x 42450,9010 172676
170 - 1803G40 x 42570,9510 172901
198 - 2073G40 x 42841,0810 172685
210 - 2193G40 x 43041,2610 172694
222 - 2313G40 x 43161,3310 172910
