Festpunkte

Verbindungspaket VP SDE 2

Einsatz

Herstellung von Schrägstützen für Festpunkte. Die Schrägstützen können direkt mit dem abgeschrägten Gelenk UG FP an die Festpunktschelle montiert werden.

Lieferumfang

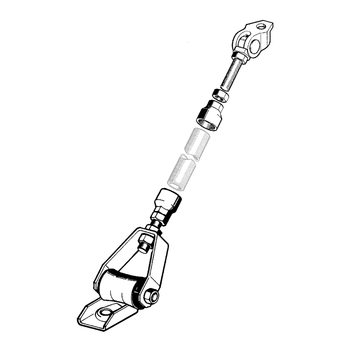

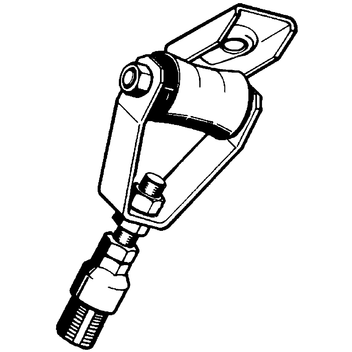

Universalgelenk UG FP und Schalldämmelement SDE 2 - UG 16 sind bereits mit Gewindestift, Sechskantmutter und Verlängerungsmuffe zu Verbindungspaketen vormontiert. Dadurch werden Fehler bei der Montage quasi ausgeschlossen. Erforderliche Anker sind separat zu bestellen.

Montage

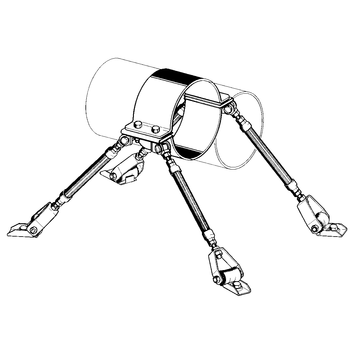

Durch beliebig abgelängte Gewinderohre oder Gewindestifte werden Universalgelenk UG FP und Schalldämmelement SDE 2 - UG 16 zu je einer Schrägstütze verbunden. Die vier Schrägstützen werden anschließend direkt mit dem UG FP an die Festpunktschelle montiert.

Technische Daten

Material:
Stahl, galvanisch verzinkt
TypG
[kg]
Verpackung
[Stück]
Artikel-
Nr.
SDE 2 A/B-M167,551 178166
SDE 2 A/B-1/2" 6,621 178175
SDE 2 A/B-3/4"7,381 178184
SDE 2 A/B-1" 9,981 178193
