Gleiter

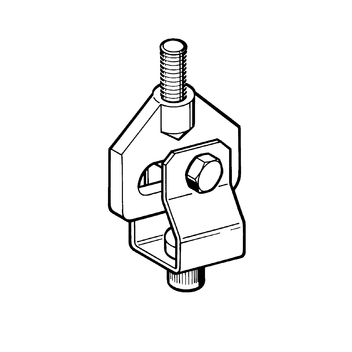

Gleitelement GLE J

Einsatz

Dieses Pendel-Gleitelement ist höhenregulierbar und kann im gesamten Anlagenbau eingesetzt werden. Das Gleitelement J ist direkt an der Decke oder an der Sikla Montageschiene zu montieren.
Die Gleitrolle im Hängerteil garantiert ein sauberes, ruckfreies und geräuscharmes Gleiten.

Lieferumfang

Führungsbügel und rollengeführtes Anschlussteil sind komplett vormontiert.

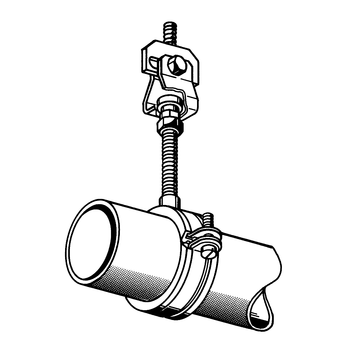

Montage

Mittels Kontermuttern wird die gewählte Höheneinstellung gesichert.

Technische Daten

Typ
FZ *
[kN]
J 8 3,5 kN
J 10 3,5 kN
J 12 6,0 kN
J 16 6,0 kN

Zulässige Belastung FZ * bei Brandbeanspruchung

Typ
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
J10 ≤ 1.100 ≤ 600 ≤ 400 ≤ 300
J12 ≤ 1.300 ≤ 1.000 ≤ 500 ≤ 300
J16 ≤ 1.300 ≤ 1.000 ≤ 500 ≤ 300

FZ = max. zulässige Zuglast

* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.

Seitliche Auslenkung max.:
10°
Pendellänge der Gewindestange:
keine Begrenzung
Gleitweg max.:
25 mm
Höhenverstellung max.:
15 mm
Haftreibungszahl µ0:
0,23
Gleitreibungszahl µ:
0,15

Material:
Stahl, galvanisch verzinkt

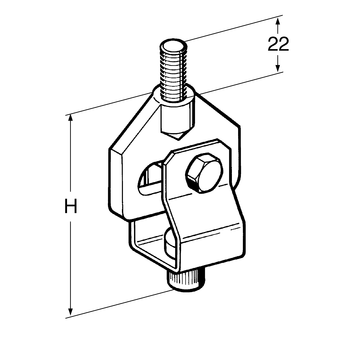

titletitletitletitletitletitle Artikelnummer
J 8M8M8850,1925 126852
J 10M10M10850,1925 126861
J 12M12M12950,2925 126870
J 16M16M12950,2725 126889
