Gleiter

Gleitelement GLE LC

Einsatz

Das Gleitelement LC ist direkt an der Decke oder an der Sikla Montageschiene zu montieren.

  • Das Gleitelement gestattet der Rohrleitung neben der axialen Längenänderung auch geringe seitliche Verschiebungen durch Pendelwirkung.
  • Die Gleitrolle garantiert ein ruckfreies und geräuscharmes Gleiten.

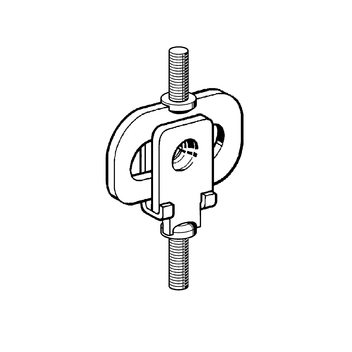

  • Der Typ LC-A ist für Isolierstärken bis 25 mm geeignet.

Lieferumfang

Führungsbügel und rollengeführtes Anschlussteil sind komplett vormontiert.

Montage

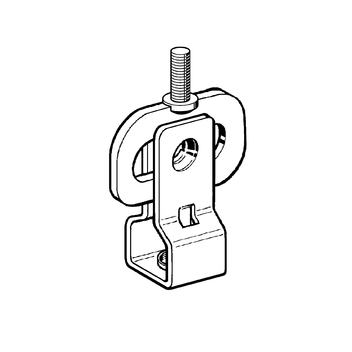

Der Typ LC-I bietet zusätzlich die Möglichkeit zur Höheneinstellung durch variable Einschraubtiefe (Verstellbereich max. 15 mm). Mittels Kontermuttern wird die gewählte Höheneinstellung gesichert.

Technische Daten

Nutzlast (Zug):
1 kN
Gleitweg:
max. 25 mm
Seitliche Auslenkung:
max. 2°
Material:
Stahl, galvanisch verzinkt

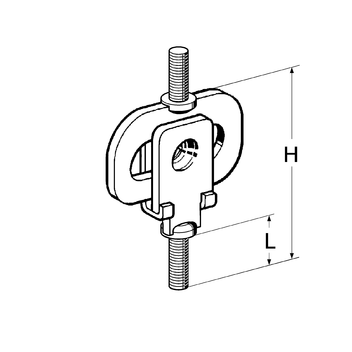

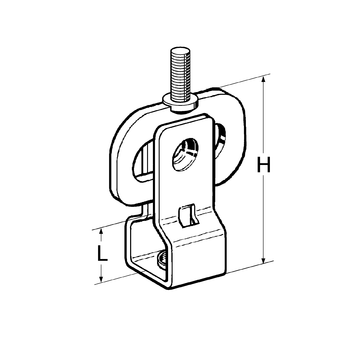

Typ
Gewindeanschluss
(bauseitig)
Gewindeanschluss
(systemseitig) x L
Bauhöhe H
[mm]
LC-A 22 M8 x 22 M8 x 22 76
LC-I M8 x 22 M8 /15* 68

* Verstellbereich für Höheneinstellung

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
LC-A 220,09100 151069
LC-I0,09100 151078
