Konsolen, Grundplatten und Montagewinkel

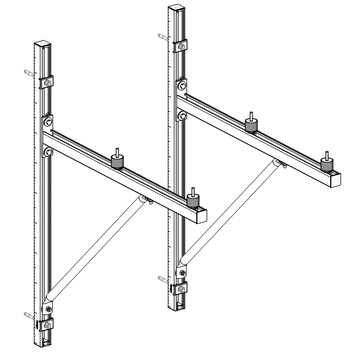

Konsolenset KIT B
Einsatz
Sikla Konsolensets dienen zur einfachen und raschen Wandbefestigung von Lüftungs- und Klimageräten oder ähnlichen Komponenten mit vergleichbaren Lasten.
Lieferumfang
- 2 Montageschienen 41/41/2,0 - 1000
- 4 Abdeckkappen ADK 41/41
- 2 Auslegerkonsolen AK CC 41/41 - "L"
- 4 Akustikelemenet AKE AG/AG M10
- 4 Unterlegscheiben US 10/40
- 4 Gewindeplatten NT CC41-M10
- 2 Stützstreben STR 880/550
- 4 Hakenkopfschrauben TBO HZ41 M10 x 25
- 4 Halteklauen HK 41/10
Alle Komponenten im praktischen Karton verpackt.
Montage
Schnelle Montage durch Pressix CC Komponenten. Anker M10 bauseits je nach Untergrund auswählen. Anker durch ganze Langlöcher der Montageschiene setzen.
Technische Daten

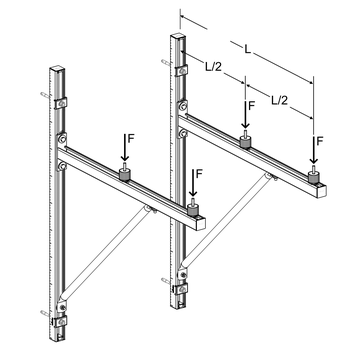

Zulässige Lasten siehe Tabelle.
| σzul ≤ 160 N/mm2 fzul ≤ L/150 für Auslegerkonsole fzul ≤ L/200 für Montageschiene zur Wandbefestigung |
|
Typ | Länge "L" [mm] | Fmax [kN] je Auflagepunkt | Anker- lastklasse [kN] | für Geräte bis [kg] |
|---|---|---|---|---|
| 820 | 821 | 0,40 | 1,2 | 160 |
| 1010 | 1008 | 0,30 | 1,2 | 120 |
| Material: | Stahl, galvanisch verzinkt |
| Montageschiene bandverzinkt nach DIN EN 10346 Stützstrebe, Rohr DIN 2448, HCP |
