Einsatz

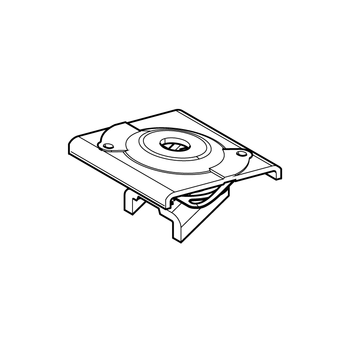

Schnellmontagesystem zur rationellen Befestigung von Rohrschellen und anderen Bauteilen an Sikla Montageschienen; passend für alle Typen mit 41 mm Breite (auch für Doppelschienen geeignet).

  • Zeitvorteil durch vorgefertigten Block anstelle von 2 Einzelteilen.
  • In senkrechten Montageschienen selbsthaltend durch Federwirkung; gleichzeitig aber auch von Hand weiterhin leicht verschiebbar.
  • Komplettierung durch Nutstifte PNS, Gewindestifte, Schrauben oder andere Verbindungselemente.

Lieferumfang

Block komplett vormontiert.

Montage

Block in Montageschiene einstecken; durch Rechtsdrehung der Halteklaue um 90° rastet die Gewindeplatte in Anschlagstellung ein; Verbindungselement festziehen - fertig!

Technische Daten

mind. Materialstärke
Montageschiene 41
[mm]
FZ *
[kN]
FQ *
[kN]
M8
FQ *
[kN]
M10/M12
1,5 2,0 2,0 2,0
2,0 4,0 2,0 2,5
2,5 6,0 2,0 2,5
3,0 7,2 2,0 2,5

Zulässige Belastung FZ * bei Brandbeanspruchung

mind. Materialstärke
Montageschiene 41
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
2,0 ≤ 850 ≤ 430 ≤ 250
≥ 2,5 ≤ 1000 ≤ 540 ≤ 350 ≤ 250


FZ = max. zulässige Zuglast
FQ = max. zulässige Last gegen Verschieben

* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.

Material:
Stahl, galvanisch verzinkt
TypM
[Nm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
M8250,0550 198988
M10400,0550 198995
M12400,0550 199008
