Montagesystem siMetrix 46

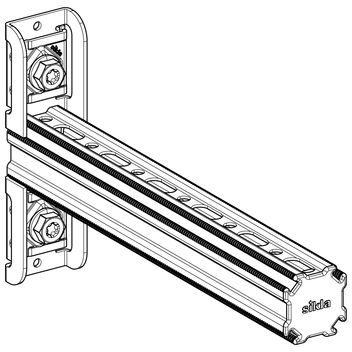

Auslegerkonsole AK CC 46-P

Einsatz

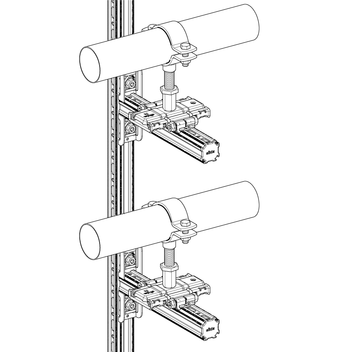

Fertigkonsole für die Rohr- oder Kanalmontage am Montageprofil PRO 46.

Montage

Beim Einsatz in Verbindung mit Gleitelementen ist eine vertikale Querausstrebung (in Kombination mit Stützstrebe STR und Blockset PBS 46 M10 x 50) zur Aufnahme der Kräfte in Achsrichtung des Rohres empfohlen. Bei Auskraglängen ≥ 500 mm ist eine Abstrebung bzw. Unterstützung (z.B. mit Stützstrebe STR und Blockset PBS 46 M10 x 50) empfohlen.

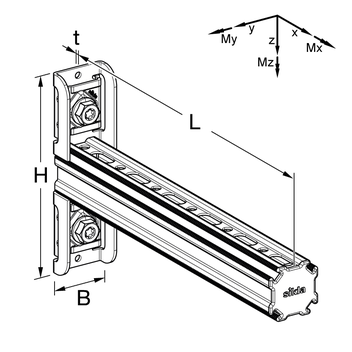

Technische Daten

Typ
L
[mm]
H
[mm]
B
[mm]
t
[mm]
AK CC 46-P - 200 200 170 47 2,5
AK CC 46-P - 400 400 170 47 2,5
AK CC 46-P - 600 600 170 47 2,5
AK CC 46-P - 800 800 170 47 2,5
AK CC 46-P - 1000 1000 170 47 2,5

Typ
Vx,zul
[kN]
± Vy,zul
[kN]
± Vz,zul
[kN]
± My,zul
[kNm]
± Mz,zul
[kNm]
AK CC 46-P 11,84 3,10 0,83 0,44 0,15

Ausführung:
Platte verschweißt mit Montageprofil PRO 46-P
Antrieb:
Innensechsrund T50 und Außensechskant SW 17
Anzugsmoment:
20 Nm

Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
AK CC 46-P - 2000,8810 802214
AK CC 46-P - 4001,4210 802215
AK CC 46-P - 6001,981 802216
AK CC 46-P - 8002,511 802217
AK CC 46-P - 10003,081 802218
