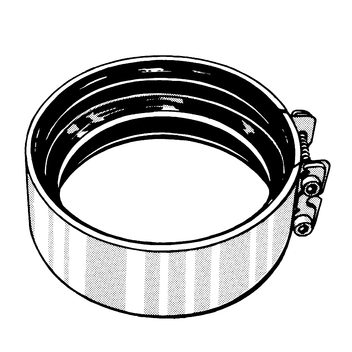

Rohrverbinder

NOMIC DUO

Einsatz

Axial zugfester Rohrverbinder für Gussrohre und Formstücke. Gummidichtung mit großzügig dimensionierten Dichtlippen zum leichten Aufschieben der kompletten Kupplung auf das Rohrende und zum Ausgleich größerer Rohrtoleranzen. Im Bereich zwischen den Befestigungslaschen ist die Gummidichtung gegen mechanische Beschädigung, UV-Strahlen und Ozon geschützt. Geeignet zur Verbindung von Gussrohren und/oder Formstücken nach DIN EN 877.

Lieferumfang

Montagefertiger Rohrverbinder mit zwei (ab: DN 200: 2 x 2) Verschlussschrauben.

Montage

Das erforderliche Drehmoment wird durch Anziehen der Verschlussschraube auf Block erreicht. Stärkeres Anziehen ist weder hilfreich noch zulässig.

Technische Daten

Dichtigkeit:
0,5 bar
Anzugsmoment:
3,5 - 5,5 Nm

Material:
Metallmantel:
Chromstahl (1.4510)
Verschlussschraube und Klemmplatte:
galvanisch verzinkt
Gummidichtung:
EPDM
titletitletitletitletitle Artikelnummer
DUO 5057,0 - 60,00,161001 149310
DUO 7077,0 - 80,00,191001 149329
DUO 8082,0 - 85,00,191001 410656
DUO 100109,0 - 112,00,23501 149338
DUO 125133,0 - 137,00,34251 149347
DUO 150158,0 - 162,00,39251 149356
DUO 200208,0 - 212,00,58101 149365
DUO 250271,5 - 276,51,99101 149374
DUO 300323,5 - 328,52,16101 149383
