Rohrverbinder
NOMIC GRIP
Einsatz

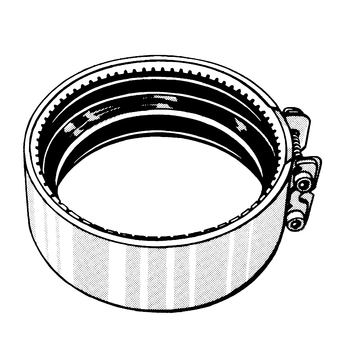

Montagefertiger Rohrverbinder mit zwei Verschlussschrauben und einem eingebauten, beidseitig gehärteten Krallring aus Edelstahl. Dadurch ist die Herstellung einer zugfesten Rohrverbindung sichergestellt. Bei dieser Baureihe ist die zusätzliche zeit- und kostenintensive Montage von Krallschellen und anderen Hilfselementen nicht erforderlich.
Geeignet zur Verbindung von Gussrohren und/oder Formstücken nach DIN EN 877. Die Funktionssicherheit wurde durch das Materialprüfungsamt Nordrhein-Westfalen, bestätigt. Prüfzeugnis Nr 22 05177 88-2
Lieferumfang
Montagefertiger Rohrverbinder mit zwei Verschlussschrauben.
Technische Daten
| Typ | Anzugs- moment [Nm] | Verbindung (Zug) [bar] |
|---|---|---|
| GRIP 50 | 7-8 | 3,0 |
| GRIP 70 | 7-8 | 3,0 |
| GRIP 80 | 7-8 | 3,0 |
| GRIP 100 | 7-8 | 3,0 |
| GRIP 125 | 9 | 1,5 |
| GRIP 150 | 9 | 1,0 |
| GRIP 200 | 9 | 1,0 |
| Material: | |
| Metallmantel: | Chromstahl (1.4510) |
| Verschlussschraube und Klemmplatte: | galvanisch verzinkt |
| Gummidichtung: | EPDM |
