Einsatz

Schnellmontagesystem zur rationellen Befestigung von Rohrschellen und anderen Bauteilen an Sikla Montageschienen MS 27.

  • Zeitvorteil durch vorgefertigtes Blockset statt vier Einzelteile.
  • Einfache Höhenverstellbarkeit innerhalb der Montageschiene.
  • Auch in senkrechten Montageschienen selbsthaltend durch Federwirkung; gleichzeitig aber von Hand verschiebbar.
  • Stift gegen Herausdrehen gesichert.
  • Die Nuten gestatten alle 10 mm das problemlose Kürzen mit dem Bolzencutter PBC ohne Sägen oder Gewindenachschneiden.

Lieferumfang

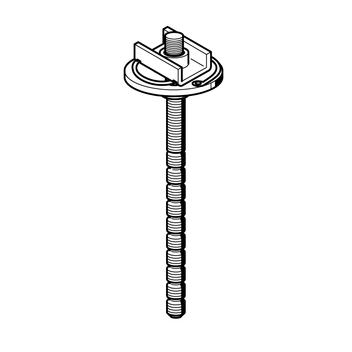

Blockset komplett vormontiert.

Montage

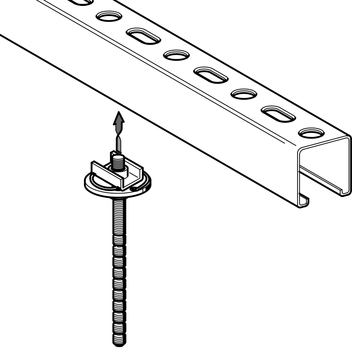

Blockset in die Montageschiene einstecken, Mutter anschließend mit 10 Nm festziehen - fertig!
Demontage durch Linksdrehung des Nutstiftes bei gleichzeitigem Drücken in Schienenrichtung.

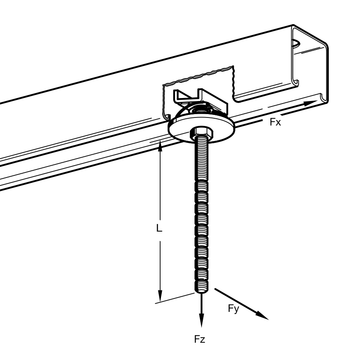

Technische Daten

Fz =
1,5 kN
Fx =
0,8 kN
Fy =
zulässige Querkraft am Nutstiftende

Material:
Stahl, galvanisch verzinkt

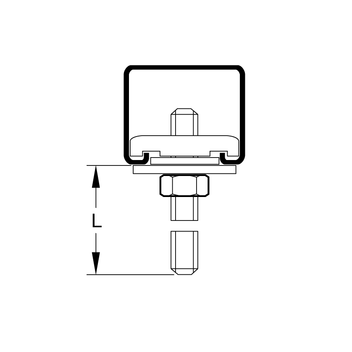

TypL
[mm]
Fy
[N]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
M8 x 3535750,03100 195888
M8 x 7575350,05100 195895
M8 x 125125200,0650 195901
M8 x 175175-0,0850 195918
M8 x 275275-0,1150 195925
