Schrauben, Anker und Zubehör

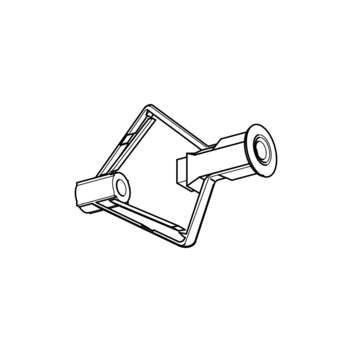

Hohlraumdübel Kunststoff ANC-K M4-12

Einsatz

Geeignet für Gipskarton-, Zementfaser- und Spanplatten zur Montage von Schienen, Spiegeln, Konsolen, Lampen, Bilder Schilder, Tafeln uvm.

Lieferumfang

inkl. Schraube M4 x 60 mm

Montage

Die Schraube nur mit Hand anziehen - keine Verwendung eines Akkuschraubers. Das Isoliermaterial im erforderlichen Hohlraum hinter der Platte kann die Montage erschweren. Die Verdrehsicherung verhindert das Mitdrehen des Dübels im Bohrloch.

Technische Daten

Typ
ANC-K 4/12
Bohrlochdurchmesser [mm]
10
Schraubendurchmesser [mm]
4,0
Schraubenlänge [mm]
60
Antrieb
PZ2

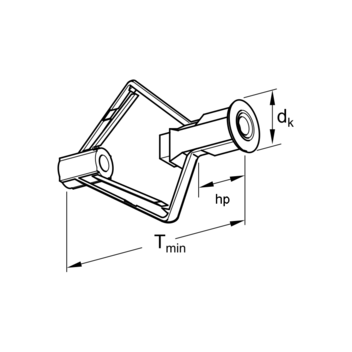

Kragendurchmesser dk [mm]
13,4
mind. Einschraubtiefe der Schraube Tmin [mm]
50
Plattenstärke min. - max. hp [mm]
4 - 12,5
min. Tiefe des Hohlraumes hinter dem Plattenbaustoff [mm]
50
max. Dicke des Anbauteils [mm]
12
Gipskartonplatte d = 12,5mm Zug [kN]
0,25
Gipskartonplatte d = 12,5mm Querzug [kN]
0,4
Gipskartonplatte zweilagig d = 2 x 12,5mm Zug [kN]
0,22
Gipskartonplatte zweilagig d = 2 x 12,5mm Querzug [kN]
0,15

Material:

Dübel:
Thermoplatisches Elastomer
Schraube:
Stahl galvanisch verzinkt

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
ANC-K M4/120,0150 402440
