siFramo 100

Anschweißadapter ASA F 100 GPL 4kt

Einsatz

Adapter für eine geschweißte Anbindung an Stahlträgern, Anschweißplatten oder weiteren geeigneten verschweißbaren Anbindestellen. In Verbindung mit dem Trägerprofil F 100 ermöglicht der Anschweißadapter den Bau von Abhängungen, Traversen sowie weiteren Konstruktionen.

Lieferumfang

Grundplatte mit aufgeschweißter Vierkantaufnahme

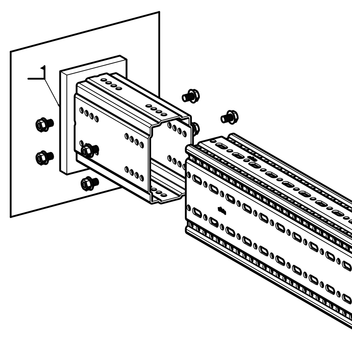

Montage

Anschweißen an vorhandenen Stahlbau oder Ankerplatten. Die systemeigene Anbindung an das Trägerprofil F 100 erfolgt mit 4 Formlockschrauben. Für das Trägerprofil F 100/160 sind 8 Formlockschrauben zu verwenden, wobei je 4 Formlockschrauben an gegenüberliegenden Seiten der breiten Flanken zu verschrauben sind.
Sehr gute Schweißeignung ist aufgrund der speziellen HCP Beschichtung gegeben.

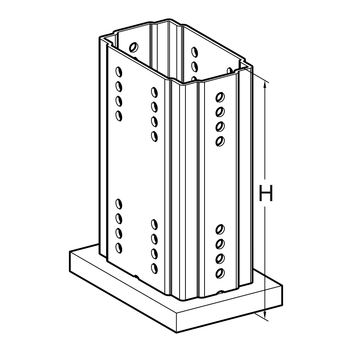

Technische Daten

Typ
Maße Adapter
H [mm]
Maße Grundplatte
[mm]
ASA F 100 GPL 4kt 240 120 x 120 x 20
ASA F 100/160 GPL 4kt 240 180 x 120 x 20

Material:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)

Leistungserklärung Anschweißadapter ASA F PDF | 530.8 KB

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
ASA F 100 GPL 4kt4,41 113339
ASA F 100/160 GPL 4kt6,51 113410
