siFramo 80

Gelenk JOI F 80 HCP

Einsatz

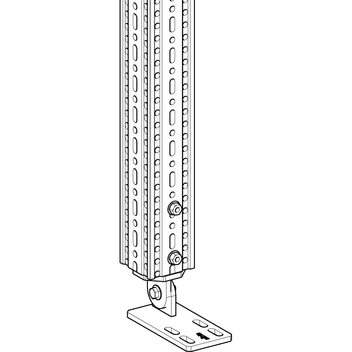

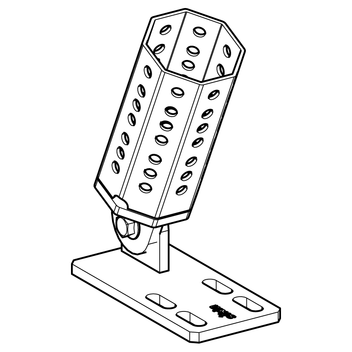

Flexibles Verbindungselement für Trägerprofile siFramo F 80 unter einem Winkel zwischen 0° und 160 °, vorzugsweise zur Verbindung von Trägerprofilen F 80 untereinander oder zur Anbindung am Primär- oder Sekundärstahlbau.
Geeignet als Abstützung, insbesondere zur Aussteifung von Traversen.

Lieferumfang

Verschraubung zwischen Grundplatte und Adapter komplett vormontiert.

Montage

Verschraubung auf Gelenk- und Systemseite mit 2 x 4 Formlockschrauben FLS 80.

Hinweis
Bei auftretenden Schwingungen ist die Verschraubung zwischen Grundplatte und Adapter bei Notwendigkeit zusätzlich gegen Losdrehen zu sichern.

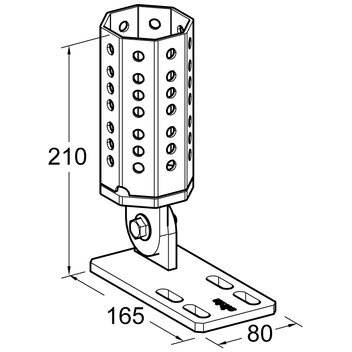

Technische Daten

Typ

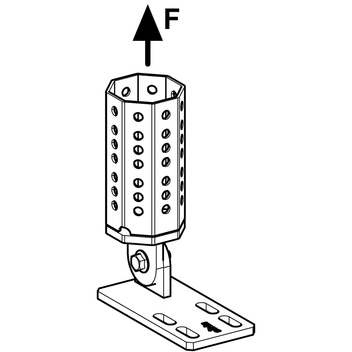

Zulässige Last F
[kN]
JOI F 80 2,2

Material:
Grundplatte, Adapter, Anschweißlaschen:
Stahl, HCP
Schraube:
Festigkeitsklasse 8.8
Mutter:
Festigkeitsklasse 8

titletitletitle Artikelnummer
JOI F 802,11 111448
