siFramo 80

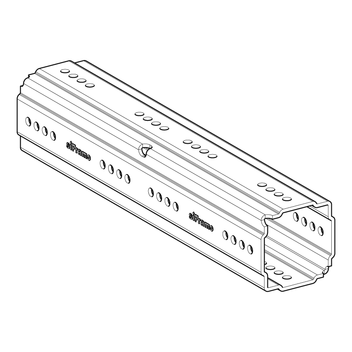

Profilkupplung PK F 80 4kt HCP

Einsatz

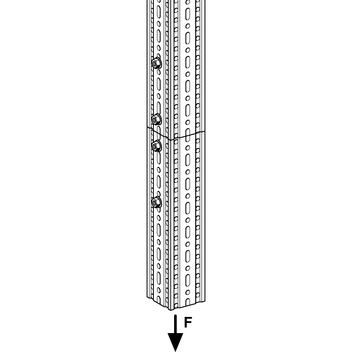

Flexibles Verbindungselement für Trägerprofile TP F 80, insbesondere zur Verlängerung bei senkrechter Einbaulage.
Bei Verlängerung waagerechter Profile ist das zulässige Biegemoment an der Verbindungsstelle ähnlich wie bei Schienenkupplungen zu beachten.

Montage

Verschraubung mit 2 x 4 Formlockschrauben FLS F bei Einhaltung möglichst großer Schraubenabstände für optimale Hebelverhältnisse.

Hinweis:

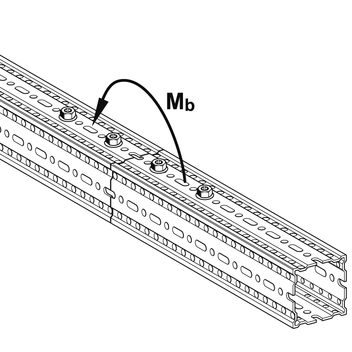

Die Montage der Formlockschrauben FLS F muss auf zwei Seiten mit einem Abstand von mindestens 100 mm und weitgehend symmetrisch erfolgen. Zur Übertragung des Biegemoments müssen die Formlockschrauben FLS F in der Ebene des Kraftflusses angeordnet werden, um das Rohrleitungsgewicht effektiv zu halten – bei horizontalen Traversen also oben und unten anstatt seitlich.

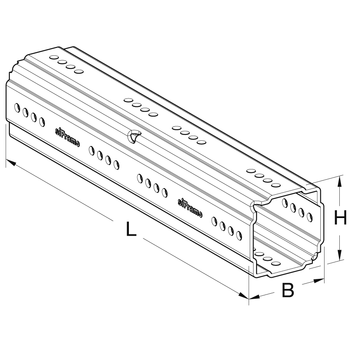

Technische Daten

Typ
L
[mm]
H
[mm]
B
[mm]
Fmax
[kN]
Mbmax
[kNm]
PK F 80 4kt 382 73 73 10,0 0,5

Material:
Stahl, HCP

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
PK F 80 4kt2,11 111445
