Dachabläufe

Aufstockelement ASE 630 Schraubflansch

Einsatz

Das Aufstockelement ASE 630 dient zur Überbrückung der Wärmedämmung und ist sowohl für Druckströmungssysteme als auch für die Freispiegelentwässerung einsetzbar. Passend zu den Dachabläufen 62 und 64.

Lieferumfang

Aufstockelement mit Schraubflansch (inkl. Befestigungsmaterial), Rückstaudichtung und Bauschutzrost.

Montage

Dachabdichtungsbahn mittels Schraubflansch bauseits anschließen. Rückstaudichtung in die dafür vorgesehene Sicke des Dachablaufes einsetzen und anschließend das Aufstockelement einbauen. Weitere Hinweise siehe Montageanleitung.

Das Aufstockelement kann variabel mittels PK-NG-Rohr de 125 und PK-NG-ASV verlängert oder auf die erforderliche Länge gekürzt werden. Es ist darauf zu achten, dass der Schnitt rechtwinkelig durchgeführt und das Aufstockelement komplett in den Dachablauf eingeschoben wird.

Technische Daten

Typ
überbrückbare
Dämmhöhe [mm]
passend für
630 Schraubflansch 50 - 250 mm einlagige, polymere Kunststoff-
Dachabdichtungsbahnen ohne Vliesbeschichtung

Material:
Grundkörper:
Polypropylen (PP), UV-stabilisiert
Schraubflansch:
Edelstahl

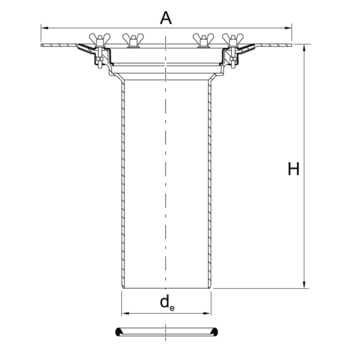

Typde
[mm]
A
[mm]
H
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
630 Schraubflansch1253543451,961 621580
