Dachabläufe

Dachablauf SDA 62 DallBit DN100

Einsatz

Dachablauf nach DIN EN 1253 für die Hauptentwässerung bei Freispiegelentwässerungs-Systemen.

Lieferumfang

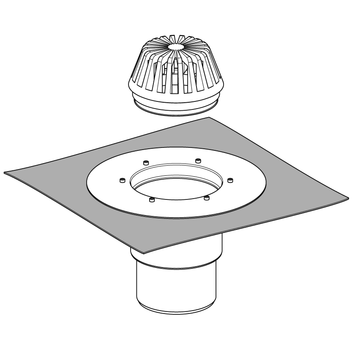

Wärmegedämmtes Grundelement mit werksseitig aufgeschweißter Bitumenmanschette (500x500x5 mm), Flanschring und senkrechtem Ablaufstutzen, Laubfangkorb (øa = 171 mm).

Montage

Dampfsperrbahn bzw. Dachabdichtungsbahn mit dem vom jeweiligen Hersteller empfohlenen Verfahren, bauseits anschließen. Weitere Hinweise siehe Montageanleitung.
Durchmesser für Deckendurchbruch siehe Typentabelle, Maß "D".

Anschluss an Rohrsystem mittels PE-HD Steckmuffe, PK-NG-Rohr oder -Formstück. Es wird empfohlen, die Verbindung gegen Herausziehen mittels PK-NG-ASV 110 zu sichern.

Technische Daten

Typ
max. Abfluss
passend für
62 DallBit 14,5 l/s* Bituminöse Dampfsperr- bzw. Dachabdichtungsbahnen

* Maximaler Regenwasserabfluss von Anstauhöhe abhängig. Angegebener Wert bei Anstauhöhe 45 mm. Abflussleistung der Fallleitung bauseits prüfen!

Material:
Grundkörper:
Polypropylen (PP), UV-stabilisiert
Flanschring:
Edelstahl

Zulassungen / Konformität

Der Dachablauf erfüllt die technischen Regeln nach DIN EN 1253.

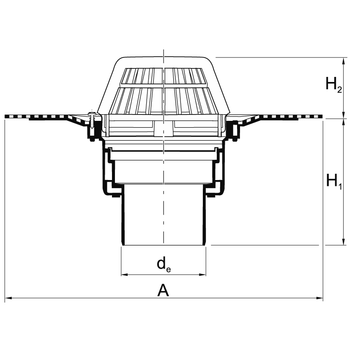

Typde
[mm]
A
[mm]
D
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
62 DallBit110500265168761,831 622068
