Dachabläufe

Dachablauf SDA SuperDrain 64 DN70

Einsatz

Hochleistungsdachablauf nach DIN EN 1253 für die Hauptentwässerung bei Druckströmungsentwässerungs-Systemen.

Lieferumfang

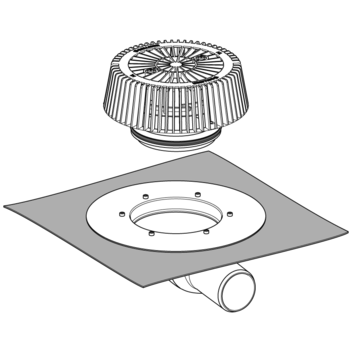

Wärmegedämmtes Grundelement mit werksseitig aufgeschweißter Bitumenmanschette (500x500x5 mm), Flanschring und waagerechtem (3 Grad abgewinkeltem) Ablaufstutzen, SuperDrain-Einsatz mit verschraubtem Laubfangkorb (øa = 239 mm).

Montage

Dampfsperrbahn bzw. Dachabdichtungsbahn mit dem vom jeweiligen Hersteller empfohlenen Verfahren, bauseits anschließen. Weitere Hinweise siehe Montageanleitung.

Anschluss an Rohrsystem mittels PE-HD Steckmuffe, PK-NG-Rohr oder -Formstück. Es wird empfohlen, die Verbindung gegen Herausziehen mittels PK-NG-ASV 75 zu sichern.

Technische Daten

Typ
Nennleistung
passend für
64 DallBit 18,7 l/s bituminöse Dampfsperr- bzw. Dachabdichtungsbahnen

Material:
Grundkörper:
Polypropylen (PP), UV-stabilisiert
Flanschring:
Edelstahl

Zulassungen / Konformität

Der Dachablauf erfüllt die technischen Regeln nach DIN EN 1253.

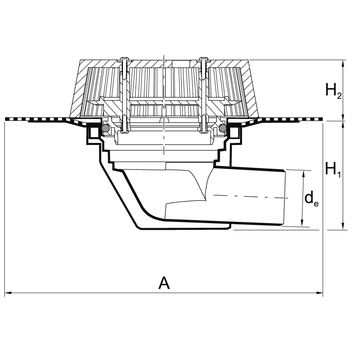

Typde
[mm]
A
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
64 DallBit75500148762,961 671165
