Armaturen

Kugelhahn KGH 380 C1

Einsatz

Geeignet für Kalt- / Warmwassersysteme, Heizungssysteme (Heißwasser) und Dampf.
Bei Verwendung von Wasserzugabestoffen oder besonderen Anwendungen kontaktieren Sie bitte unseren Kundenservice.

Montage

Allgemeine Informationen zur Installation von Kugelhähnen und Schnellentlüftern, sind im Downloadbereich auf www.sikla.at unter Einbauvorschriften zu finden.

Technische Daten

Kugelhahn mit vollem Durchgang, Gewinde IG / IG nach DIN EN ISO 228.

Temperaturbereich:
- 30°C bis + 150°C
(Druckabhängig)
Nenndruck:
1/2", 3/4" ... PN 60
(Temperaturabhängig)
3/8", 1" bis 3" ... PN 40

Material:
Körper:
Messing CW617N (CuZn40Pb2), vernickelt
Kugel:
Messing CW617N (CuZn40Pb2), verchromt
Spindel:
Messing CW614N (CuZn39Pb3);
von außen montiert bei 3/8", 2 1/2", 3"
von innen montiert von 1/2" ... 2"
Kugeldichtung:
PTFE
Spindeldichtung:
Stopfbuchse PTFE, justierbar, bei 3/8", 2 1/2", 3";
O-Ring EPDM + Stopfbuchse PTFE, justierbar, von 1/2" ... 2";
Hebelgriff:
Stahl, rot

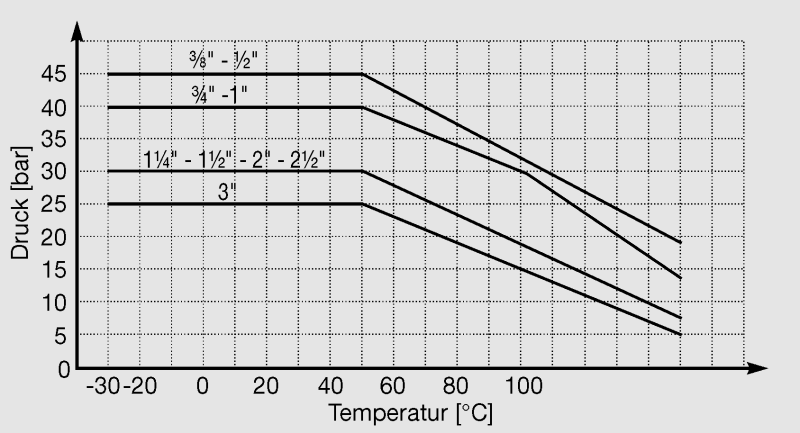

Diagramm Druck/Temperatur

TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
380 C1 - 3/8"4811,40,1612 403474
380 C1 - 1/2"5815,00,2110 120281
380 C1 - 3/4"6916,30,346 120290
380 C1 - 1"8219,10,544 120306
380 C1 - 1 1/4"9721,40,8410 120315
380 C1 - 1 1/2"10721,41,2710 120342
380 C1 - 2"13125,72,0310 120351
380 C1 - 2 1/2"15531,03,682 403285
380 C1 - 3"17836,05,622 403294
