Armaturen

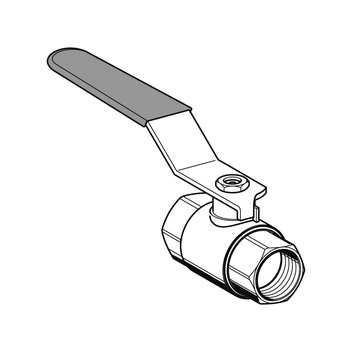

Kugelhahn KGH 45 FF

Einsatz

Geeignet für Kalt- / Warmwassersysteme, Heizungssysteme (Heißwasser), Öl und Druckluft. Für gefährliche Fluide der Fluidgruppe 1 (nicht gasförmig) auf Anfrage.
Bei Verwendung von Wasserzugabestoffen oder besonderen Anwendungen kontaktieren Sie bitte unseren Kundenservice.

Montage

Allgemeine Informationen zur Installation von Kugelhähnen und Schnellentlüftern, sind im Downloadbereich auf www.sikla.at unter Einbauvorschriften zu finden.

Technische Daten

Kugelhahn mit vollem Durchgang, Gewinde IG / IG nach DIN EN ISO 228

Temperaturbereich:
- 20°C bis + 160°C
(Druckabhängig)
Nenndruck:
3/8" bis 3/4" ... PN 50
(Temperaturabhängig)
1" bis 1 1/4" ... PN 40
1 1/2" bis 2" ... PN 32
2 1/2" bis 3" ... PN 25


Material:
Körper:
Messing CW617N (CuZn40Pb2), vernickelt
Kugel:
Messing CW617N (CuZn40Pb2), verchromt
Spindel:
Messing CW614N (CuZn39Pb3)
Kugeldichtung:
PTFE
Spindeldichtung:
Stopfbuchse PTFE, justierbar + O-Ring FKM
Hebelgriff:
Stahl, rot

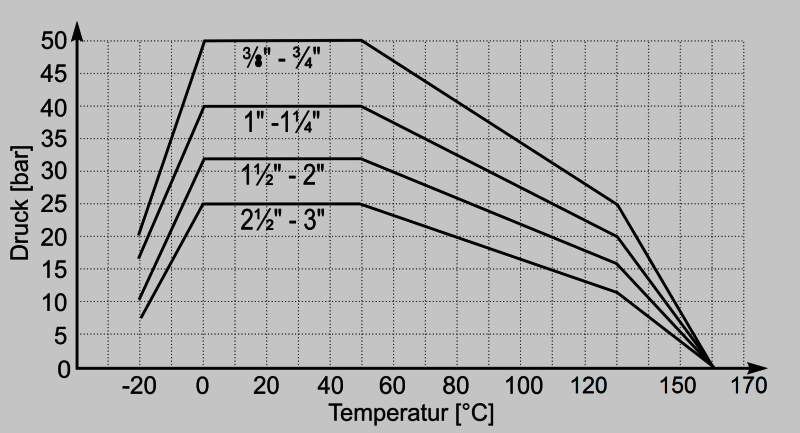

Diagramm Druck/Temperatur

TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
3/8"45100,1310 403338
1/2"63150,2612 403339
3/4"71160,3515 403340
1"83190,5910 403341
1 1/4"92210,866 403342
1 1/2"104211,384 403343
2"124262,082 403344
2 1/2"140273,756 403345
3"159285,351 403346
