Armaturen

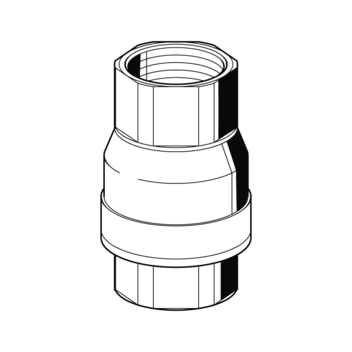

Rückschlagventil RSV 235

Einsatz

Ein Ventil, wie Sie es sich schon immer gewünscht haben. Kleine Druckverluste durch verbesserten Verschluss-Sitz, praktisch geräuschfrei. Minimaler, konstanter Öffnungsdruck. Längenunabhängig einbaubar.
Für folgende Medien geeignet: Wasser, Diesel, Öl und Druckluft (NICHT verwendbar bei Kolbenkompressoren).

Technische Daten

Temperaturbereich:
max. + 100°C je nach Druck (ohne Dampf)
Öffnungsdruck:
0,02 bar
Arbeitsdruck:
max. 25 bar

Material:
Körper:
Messing Cu Zn 40 Pb2 - DIN EN 12165
Innenleben:
Messing Cu Zn 39 Pb3 - DIN EN 12164
Dichtung und O-Ringe:
NBR 70 Shore
Feder:
Edelstahl AISI 302


Durchflussleistung aller Größen bei einem Differenzdruck ΔP von jeweils 0,2 bar, 0,5 bar sowie 1,0 bar - siehe nachfolgende Tabelle.

Größe
Durchflussleistung bei
ΔP = 0,2 bar
Durchflussleistung bei
ΔP = 0,5 bar
Durchflussleistung bei
ΔP = 1,0 bar
DN 15 1,32 m3/h  2,12 m3/h  2,92 m3/h
DN 20 2,70 m3/h  4,30 m3/h  6,00 m3/h
DN 25 4,55 m3/h  7,28 m3/h  10,14 m3/h
DN 32 6,20 m3/h  10,20 m3/h  14,40 m3/h
DN 40 12,00 m3/h  18,90 m3/h  26,40 m3/h
DN 50 17,00 m3/h  26,90 m3/h  38,00 m3/h

Weitere technische Informationen finden Sie unter www.sikla.at - Service - Downloads.

titletitletitletitletitle Artikelnummer
1/2"479,60,101 406290
3/4"5211,00,171 406291
1"6214,00,281 406292
1 1/4"6513,00,401 406293
1 1/2"7315,00,701 406294
2"8016,00,991 406295
