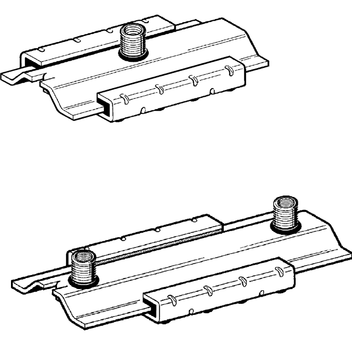

Gleitsatz GS H3G VA

Einsatz

Massiver Gleitsatz für den Anlagenbau. Vorzugsweise für den kombinierten Einsatz mit den Rohrschellen Stabil D-3G A4.
Variable Anschlussmöglichkeiten der Rohrschelle je nach Belastung: M12, M16. In Kombination mit den 1/2" -Adaptern A4 (siehe Adapter IG/IG A4) sind weitere Möglichkeiten gegeben. Gleitgeräuschdämmung durch Gleitschienen aus glasfaserverstärktem Polyamid.
Der Gleitsatz ist besonders für Decken- und Bodenmontage sowie als Führungslager für Steigleitungen geeignet.
Bei Wandmontage empfehlen wir den Einsatz in Verbindung mit einer Sikla Konsole.

Montage

Bei geständerter Montage ab DN 100 ist eine Gegenmutter G 1/2" auf die 3G-Schweißmutter zu montieren.

Technische Daten

Zulässige Belastung Deckenmontage:
5,0 kN
Zulässige Belastung Bodenmontage:
9,0 kN
Zulässiges Biegemoment Wandmontage bei H3G2*:
350 Nm
Hebelarm Lmax:
250 mm
Maximaler Gleitweg
H3G:
100 mm
H3G2:
135 mm
Dauertemperatur-Belastung:
130°C
Haftreibungszahl µ0 :
0,18
Gleitreibungszahl µ:
0,14

Material:
Grundkörper und Gleitschlitten:
Edelstahl A4

* Zulässiges Biegemoment der Verbindungselemente (Gewindestange oder Gewinderohr) beachten!

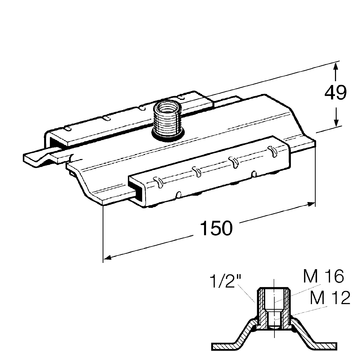

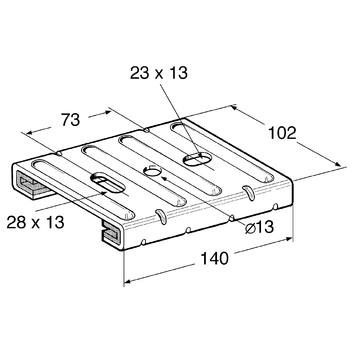

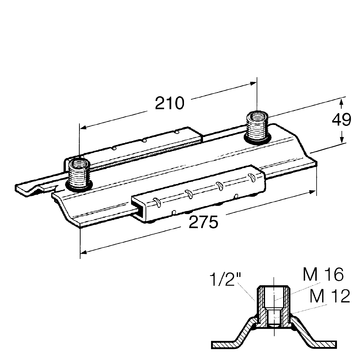

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
H3G21,4310 170125
H3G1,1010 170143
