Edelstahl

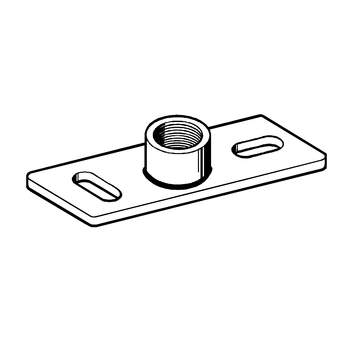

Grundplatte GPL VA

Einsatz

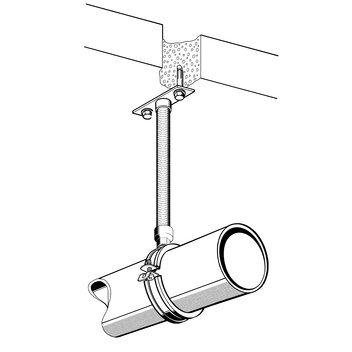

Wand-, Decken- und Bodenbefestigung für Halterungen in versorgungstechnischen Anlagen bei höheren Ansprüchen in Bezug auf den Korrosionsschutz.

Technische Daten

Die aufgeführten Nennlasten sollten nicht überschritten werden. In jedem Fall hat eine Abstimmung der zu erwartenden Belastung mit den zulässigen Lasten der verwendeten Anker zu erfolgen.

Ausführung / Typ
Zug
[kN]
zul. Biegemoment*
[Nm]
max. Hebelarm
[mm]
Schweiß-
verfahren
Normal M8 1,5 8,8 150 R
Normal M10 1,5 17,2 200 R
Normal M12 1,5 22,0 250 R
Stabil M12 3,0 29,6 300 R
Stabil M16 4,5 70,3 300 M

R = Widerstandsschweißung
M = Schmelzschweißung

*
Begrenzung durch Grundplatte oder Belastbarkeit des Gewindestabes oder Gewinderohres.
σzul ≤ 160 N/mm2 fzul < 5 mm

Material:
Edelstahl V4A

titletitletitletitletitletitle Artikelnummer

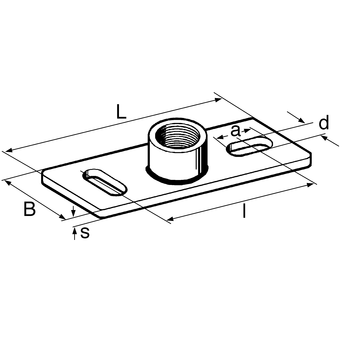

Normal M880 x 30 x 39 x 16540,0550 401773
Normal M1080 x 30 x 39 x 16540,0650 401782
Normal M1280 x 30 x 39 x 16540,0750 401791

Stabil M12120 x 40 x 411 x 25800,1450 107626
Stabil M16120 x 40 x 411 x 25800,1650 107635
