Edelstahl

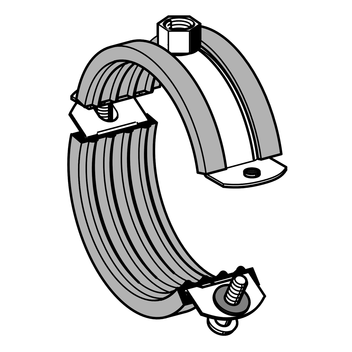

Schraubrohrschelle SRS VA m.E.

Einsatz

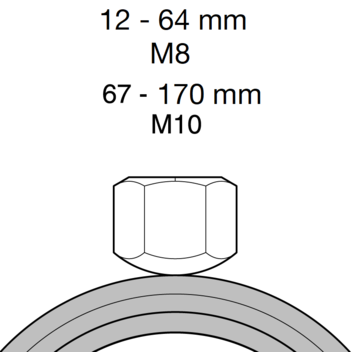

Zweiteilige Rohrschelle mit Gewindeanschluss M8 oder M10 und Schalldämmeinlage zur Befestigung von Rohrleitungen.

Lieferumfang

Rohrschelle komplett mit zwei Spannschrauben; einseitig vormontiert und somit sofort einsatzbereit. Auf der offenen Schellenseite ist die Spannschraube gegen Herausfallen gesichert.

Technische Daten

Spannbereich
[mm]
Gewinde-
anschluss
max. zul.
Belastung (Zug)
Anzugsmoment
[Nm]
12 - 64 M8 0,6 kN 2
67 - 170 M10 2,5 kN 2

Material:
Rohrschelle:
Edelstahl A4
Schalldämmeinlage:
SBR/EPDM, schwarz (Profilgummi siehe Kap. Schalldämmelemente)
titletitletitletitletitle Artikelnummer
12 - 151/4"20 x 1,50,05100 170693
15 - 193/8"20 x 1,50,05100 170709
20 - 231/2"20 x 1,50,06100 170718
25 - 283/4"20 x 1,50,06100 170727
32 - 351"20 x 1,50,07100 170736
40 - 451 1/4"20 x 1,50,0850 170745
48 - 521 1/2"20 x 1,50,0950 170754
52 - 58-20 x 1,50,0950 173360
60 - 642"20 x 1,50,1050 170763
67 - 72-25 x 2,00,1925 173369
73 - 802 1/2"25 x 2,00,1925 170772
86 - 913"25 x 2,00,2225 170781
102 - 108-25 x 2,00,2525 173378
110 - 1154"25 x 2,50,2925 170790
135 - 1435"25 x 2,50,3625 110884
149 - 161-25 x 2,50,3825 110885
162 - 1706"25 x 2,50,4125 110886
