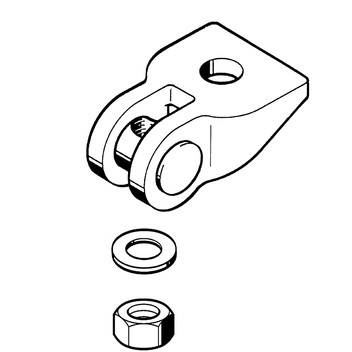

Universalgelenk UG VA

Einsatz

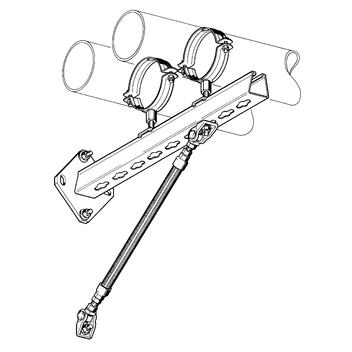

Universelle Anbindung an geneigten Bauteilen durch stufenlose Winkeleinstellung. Befestigung direkt am Baukörper, an Trägerklammern, Montageschienen etc., insbesondere als Schrägstütze an Konsolen sowie zur Abstrebung von Gleit- und Festpunkten:

  • Stufenlose Winkeleinstellung
  • Längen- oder Höheneinstellung durch veränderlichen Überstand des Gewindestiftes am Gelenkbolzen
  • Gelenkbolzen verliersicher verstemmt.

Lieferumfang

Mit U-Scheibe und Mutter.

Montage

Gewindestift in den Gelenkbolzen vollständig einschrauben (Sichtkontrolle).
Fixierung des eingestellten Winkels durch Anziehen der beiliegenden Mutter über die U-Scheibe.

Technische Daten

Typ
Nennlast
[kN]
U-Scheibe
ø DU [mm]
Mutter
UG M8 5,8 10,5 Sechskantmutter
UG M10 8,0 10,5 Sechskantmutter
UG M12 13,0 16,5 Sechskantmutter
UG M16 13,0 16,5 Sechskantmutter

Material:
Edelstahl A4

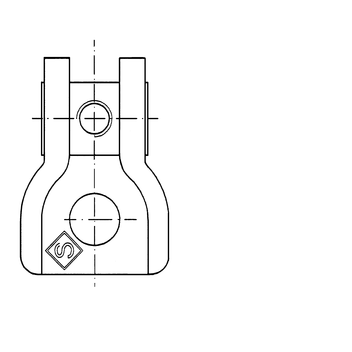

TypGelenk-
bolzen
A
[mm]
B
[mm]
ø D
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.

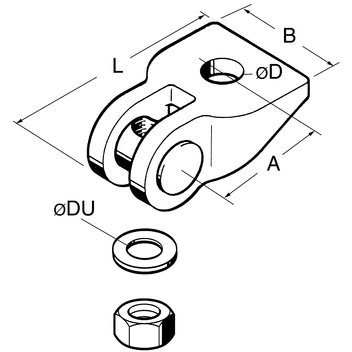

UG M8 M8264012,5510,0950 171686
UG M10 M10264012,5510,0950 171695
UG M12 M12335017,0710,3925 171704
UG M16 M16335017,0710,3725 171713
