Gleiter

Gleitsatz GS CC - 2G-PL

Einsatz

Gleitsatz für Einzel- und Doppelhalterung in versorgungstechnischen Anlagen zur Montage auf Sikla Montageschienen.
Jede Kombination mit den Rohrschellen Ratio S und Stabil D-3G ist durchführbar.
Variable Anschlussmöglichkeiten mit den Rohrschellen zwischen M10 und R1". Adapter für diese Anschlussvarianten siehe Adapter IG/IG. Gleitgeräuschdämmung durch Gleitschienen aus glasfaserverstärktem Polyamid.

Lieferumfang

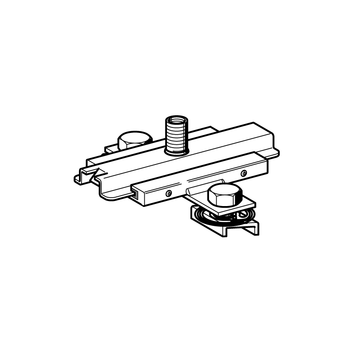

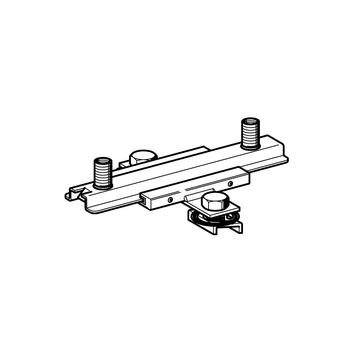

Gleitsatz inkl. vormontierter CC-Baugruppe.

Montage

Verriegelung in der Schiene durch Druck auf den Schraubenkopf; anschließend festziehen - fertig!

Technische Daten

Zulässige Belastung Deckenmontage:
0,6 kN
Zulässige Belastung Bodenmontage:
1,2 kN

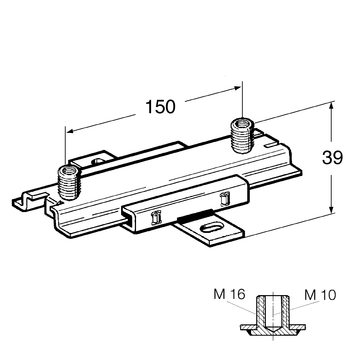

Hebelarm Lmax:
150 mm
Max. Gleitweg Typ 2G-PL:
85 mm

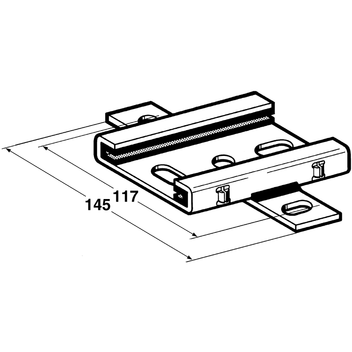

Max. Gleitweg Typ 2G2-PL:
140 mm
Dauertemperatur-Belastung:
130°C
Haftreibungszahl µ0:
0,18
Gleitreibungszahl µ:
0,14

Material:
Grundkörper und Gleitschlitten:
Stahl, galvanisch verzinkt

Zulässige Belastung FZ * bei Brandbeanspruchung

FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
≤ 600 ≤ 430 ≤ 280 ≤ 200

FZ = max. zulässige Zuglast

* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
CC - 2G-PL0,6425 191711
CC - 2G2-PL0,7125 191729
