High Corrosion Protection

Spannpratze SPA 5P AU HCP

Einsatz

Die Spannpratze 5P AU ist ein universell einsetzbares Spannelement zur zweiseitigen Befestigung von Traversen für Rohrstränge, Kanäle, Kabelbahnen und von Geräten an Stahlträgern.

Lieferumfang

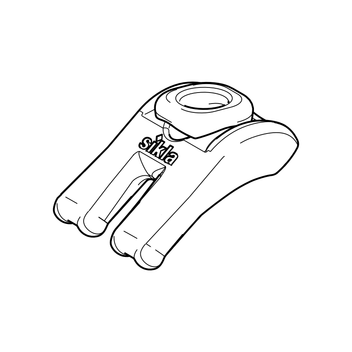

Spannpratze 5P mit Auflageplatte AU

Montage

Die Spannpratze mit Auflageplatte wird mit den Beinen auf dem anzubindenden Bauteil positioniert, die Nase wird auf dem Stahlträger platziert. Anschließend wird die entsprechende Sechskantschraube durchgeführt und unten mit Unterlegscheibe und Mutter angezogen.

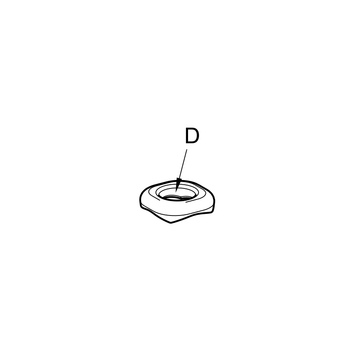

Die Auflageplatte sichert eine rechtwinklige Montage der Schraube und verhindert ein Verrutschen oder eine Beanspruchung auf Biegung. Eine kontinuierliche Vorspannkraft ist somit sichergestellt.

Ermittlung der erforderlichen Schraubenlänge Lmin:

Anordnung A
durchgeschraubte Sechskantschraube mit Halteklaue



M12: Lmin = a + b + 49 [mm]
M16: Lmin = a + b + 59 [mm]


Anordnung B
eingesetzte Hakenkopfschraube HZ


M12: Lmin = b + 55 [mm]
M16: Lmin = b + 65 [mm]

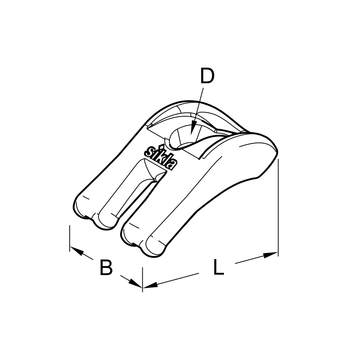

Technische Daten

Typ
Spannbereich
[mm]
B
[mm]
L
[mm]
D
[mm]
M12 AU 1 - 30 44 60 13
M16 AU 4 - 40 48 72 17

Typ
Anzugsmoment MA
[Nm] /
Weiterdrehwinkel
Fz zulässig
je Spannpratze
[kN] 1)

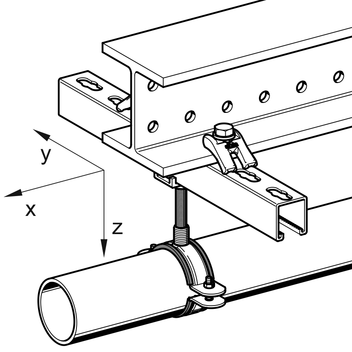

Querkrafttragfähigkeit Fx
je 2 Spannpratzen
[kN] 2)
M12 AU 60 / 90° 16,2 3,7
M16 AU 140 / 90° 19,5 4,2

1)
Die Angaben beziehen sich auf die Verwendung einer Standard Sechskantschraube der Festigkeitsklasse 8.8.
2)
Die Angaben beziehen sich auf den ungünstigsten Fall bei Flanschdicken 30 mm (M12) bzw. 40 mm (M16) sowie einem Haftbeiwert µHaft = 0,20. Eine ggf. einwirkende Zugkraft Fz wurde nicht berücksichtigt.

Material:
Stahl, HCP

Zulassungen / Konformität

Allgem. bauaufsichtliche Zulassung - Z-14.4-784 PDF | 1.5 MB

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
M12 AU0,1720 115034
M16 AU0,3020 115035
