siklasicher.

Einsatz

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen.

Lieferumfang

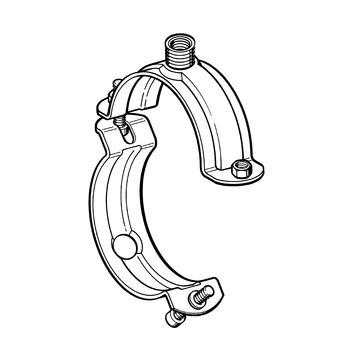

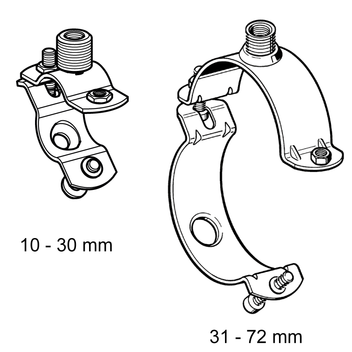

Größe 15 bis 129 mm in Gelenkausführung mit angeschweißten Muttern für die Spannschrauben. Spannschraube auf der Gelenkseite vormontiert, auf der Gegenseite durchgesteckt und gegen Herausfallen gesichert.
Ab Größe 133 mm sind die Spannschrauben und die dazugehörigen Muttern lose beigelegt. Rohrschelle mit eingeschweißter 3G-Anschlussmutter.

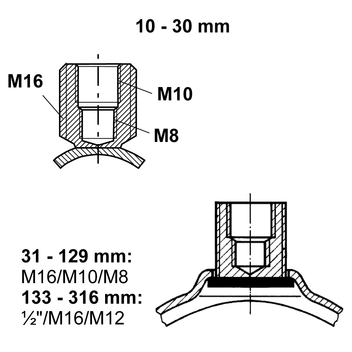

Vielfältige Anschlussmöglichkeiten über das Außengewinde der 3G-Mutter durch Adapter siehe Adapter IG/IG.

Montage

FM-Größen 1" bis 4" sind nur mit ≥ M10 zugelassen.
Für FM-Anwendungen ist mindestens M10 zu verwenden.
Für VdS-Anwendungen > 2" bis 4" ist mindestens M10 zu verwenden.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
10 - 30
2,0 kN
31 - 129
5,0 kN
133 - 173
8,0 kN
176 - 316
12,5 kN

Material:
Stahl, HCP

Zulassungen / Konformität

VdS-Anerkennung Nr. G4920027, * = FM Approval

Spannbereich
[mm]
DNMaterial
b x s
[mm]
Gewinde-
anschluss
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
15 - 193/8"25 x 2,0M16/M10/M8570,0750 112216
20 - 241/2"25 x 2,0M16/M10/M8630,0850 112217
25 - 303/4"25 x 2,0M16/M10/M8690,0850 112218
31 - 35 *1"30 x 2,5M16/M10/M8740,1250 112219
36 - 41 *30 x 2,5M16/M10/M8810,1350 113833
40 - 45 *1 1/4"30 x 2,5M16/M10/M8850,1350 112220
48 - 53 *1 1/2"30 x 2,5M16/M10/M8940,1550 112221
54 - 59 *30 x 2,5M16/M10/M81010,1650 112222
60 - 65 *2"30 x 2,5M16/M10/M81080,1750 112223
67 - 72 *30 x 2,5M16/M10/M81140,1850 112224
76 - 81 M *2 1/2"30 x 3,0M16/M10/M81370,2825 115767
82 - 87 M *30 x 3,0M16/M10/M81430,2925 115768
88 - 93 M *3"30 x 3,0M16/M10/M81490,3125 115769
102 - 108 M *30 x 3,0M16/M10/M81630,3425 115770
110 - 116 M *4"30 x 3,0M16/M10/M81710,3625 115771
124 - 129 M *30 x 3,0M16/M10/M81840,3925 115772
133 - 140 *40 x 4,01/2"/M16/M122100,7410 112231
140 - 148 *5"40 x 4,01/2"/M16/M122180,7610 112232
149 - 155 *40 x 4,01/2"/M16/M122250,8110 112233
159 - 165 *40 x 4,01/2"/M16/M122350,8210 112234
167 - 173 *6"40 x 4,01/2"/M16/M122430,8510 112235
176 - 18440 x 4,01/2"/M16/M122550,9510 112236
188 - 19440 x 4,01/2"/M16/M122650,9810 112237
199 - 20540 x 4,01/2"/M16/M122761,0310 112238
207 - 21640 x 4,01/2"/M16/M122871,0710 112239
219 - 2258"40 x 4,01/2"/M16/M122961,1110 112240
244 - 25040 x 4,01/2"/M16/M123211,2310 112242
267 - 27310"40 x 4,01/2"/M16/M123441,2510 112244
278 - 28440 x 4,01/2"/M16/M123551,3510 112245
297 - 30340 x 4,01/2"/M16/M123741,4210 112246
310 - 31640 x 4,01/2"/M16/M123871,4710 112247
