Konsolen, Grundplatten und Montagewinkel

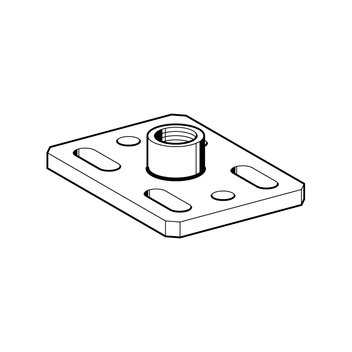

Grundplatte GPL F 80 Stabil

Einsatz

Halterung zur Befestigung von Rohrschellen und versorgungstechnischen Anlagen mittels Gewinderohren an das Trägerprofil F 80 bzw. Schienensystem.

Montage

Anbindung an das Schienensystem mit Gewindeplatte CC 41 und Sechskantschrauben. Die Grundplatte ist durch die beiden Bohrungen auch für Betonbefestigungen geeignet.

Technische Daten

Maßgebend für das zul. Biegemoment Mbmax ist das eingesetzte Gewinderohr. Weitere Einflüsse aus der Befestigung (Anker) sind zu berücksichtigen.

Typ
Zug
[kN]
Querkraft
[kN]
zul. Biegemoment
[Nm]
GPL F 80 ST-1/2" 18,0 13,0 53
GPL F 80 ST-3/4" 18,0 13,0 138
GPL F 80 ST-1" 18,0 13,0 277

Material:
Stahl, galvanisch verzinkt

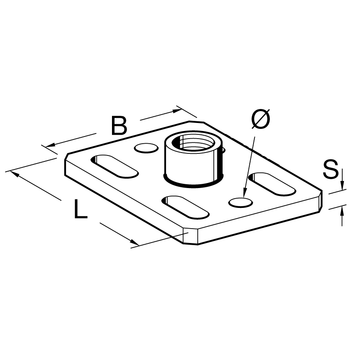

TypAbmessung
L x B x s
[mm]
Langloch
d x a
[mm]
ø
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
GPL F 80 ST-1/2"110 x 80 x 811 x 20110,5025 451280
GPL F 80 ST-3/4"110 x 80 x 811 x 20110,5025 451281
GPL F 80 ST-1"110 x 80 x 811 x 20110,5025 451282
