Lüftungs- und Strahlerplattenbefestigung

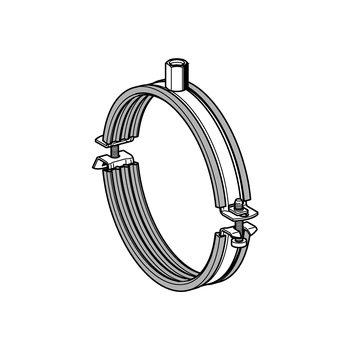

Lüftungsschelle PLU 2G m.E.

Einsatz

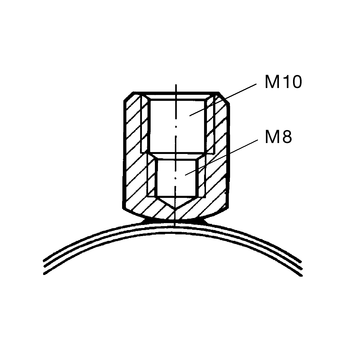

Zweiteilige Rohrschelle mit 2-Gewindemutter, Anschlussmöglichkeit M8 und M10, zur Montage von Wickelfalzrohren. Geeignet für schallentkoppelte Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

Spannschrauben bereits vormontiert, gegen Herausfallen gesichert, offene Seite mit Schnellverschluss, Anschlussmutter, Spannschrauben, Schalldämmeinlage.

Montage

Nach dem Zusammendrücken der beiden Schellenhälften sitzt die Spannschraube hinter der Abwinklung; anschließend wird sie mit max. 2 Nm angezogen.

Technische Daten

Typ
Material
[mm]
zul.
Nutzlast
71 - 200 20 x 1,5 0,8 kN
224 - 500 25 x 2,0 1,0 kN

Material:
Stahl, bandverzinkt nach DIN EN 10327
Typ / DNG
[kg]
Verp.
[Stück]
Artikel-
Nr.
800,1250 180452
900,1350 180461
1000,1550 180470
1120,1625 180479
1250,1725 180488
1400,1925 180497
1500,2025 180506
1600,2125 180515
1800,2325 180524
2000,2525 180533
2240,4610 180542
2500,5110 180551
2800,5610 180560
3000,5910 180569
3150,6210 180578
3550,7010 180587
4000,8610 180596
4500,8710 180605
5000,9610 180614
