Lüftungs- und Strahlerplattenbefestigung

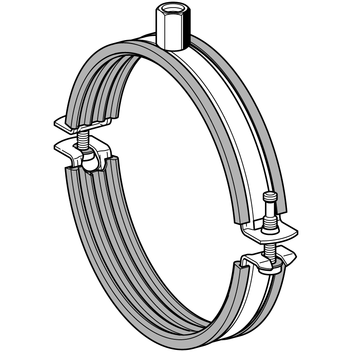

Lüftungsschelle PLU TOP 2G m.E.

Einsatz

Zweiteilige Rohrschelle zur einfachen Montage von Wickelfalzrohren. Geeignet für schallentkoppelte Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

Der formschlüssige Profilgummi ist zusätzlich eingeklebt und dadurch verliersicher. Die Spannschrauben sind vormontiert und so gegen Herausfallen gesichert. Gelenkschraube für sichere und einfache Schnellverschlussmontage. Handlings- und lageroptimierte Verpackung für Einhandmontage.

Montage

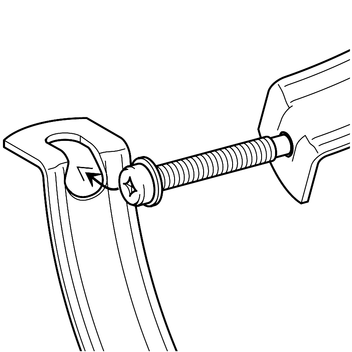

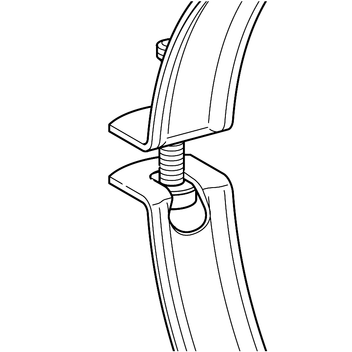

Oberteil der Rohrschelle ohne störendes Unterteil am Baukörper festschrauben. Unterteil mit Schlüsselloch verliersicher in feste Schraube einhängen (siehe Abbildung). Nach Einlegen des Rohres und Einhaken der Gelenkschraube sitzt die Spannschraube hinter der Abwinklung. Der verliersichere Profilgummi erlaubt ein problemloses Einschieben und Eindrehen des Rohres in die Steckverbindung ohne Herausfallen. Anschließend wird sie mit max. 2 Nm angezogen.

Technische Daten

Typ
Material
[mm]
zul. Nutzlast
[kN]
Anschluss-
gewinde
71 - 200 20 x 1,5 0,8 M8/M10
224 - 500 A2G 25 x 1,5 1,0 M8/M10

Material:
Stahl, verzinkt
Schalldämmeinlage:
SBR/EPDM schwarz (Profilgummi siehe Kap. Schalldämmelemente)
Temperaturbereich:
-50°C bis +110°C
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
710,1150 111783
800,1250 111785
900,1350 111786
1000,15100 111787
1120,16100 111788
1250,17100 111789
1400,1970 111790
1500,2070 111791
1600,2170 111792
1800,2350 111794
2000,2550 111795
2240,4650 111796
2500,5140 111797
2800,5640 111798
3000,5940 111799
3150,6240 111800
3550,7040 111801
4000,8630 111802
4500,8720 111803
5000,9620 111804
