Rohrschellen und Zubehör

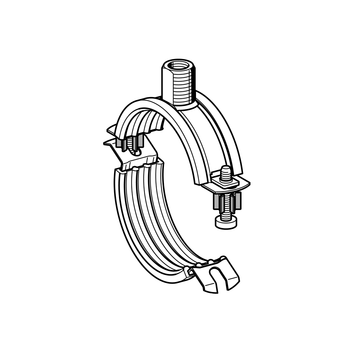

Gleitrohrschelle Ratio S-K

Einsatz

Zweiteilige Gelenkrohrschelle mit Schnellverschluss zur Montage von beschichteten und unbeschichteten Kunststoffrohren. Gleitlager für sanftes, geräuschloses Gleiten. Keine Diffusion von Weichmachern aus dem Einlagenmaterial in das Kunststoffrohr. Das Gleiten kann durch Entfernung der Distanzringe unterbunden werden. Geeignet für Wand-, Decken- und Bodenmontage sowie zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109. Der formschlüssige Profilgummi ist zusätzlich eingeklebt. Dadurch ist er völlig verliersicher und erlaubt ein problemloses Drehen und Rutschen des Rohres bei der Montage, ohne dass sich der Gummi verklemmt.
Für Leitungen > 4" empfehlen wir den Einsatz unserer Rohrschelle Stabil D-3G in Verbindung mit Gleitsatz oder Gleitelement.

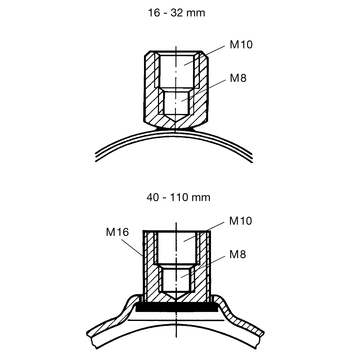

Anschlüsse ohne Adapter siehe Zeichnung
Mit Adapter (siehe Adapter IG/IG): M12, M16, R 1/2", R 3/4" und R 1"

Lieferumfang

Spannschraube auf der Gelenkseite vormontiert, auf der offenen Seite mit Schnellverschluss ausgestattet. Ab Größe 40 mit durchgesteckter und verschweißter Sicherheitsmutter 3G.

Technische Daten

Spannbereich
[mm]
max. zul.
Last (Zug)
16 - 75
0,65 kN
90
1,00 kN
110
1,20 kN

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Material:
Rohrschelle:
Stahl, galvanisch verzinkt, Distanzringe aus PP
Schalldämmeinlage:
SBR/EPDM, beige
Temperaturbereich:
-50°C bis +110°C
Härte:
55+ / -5° Shore
Brandverhalten:
nach DIN 4102: B2, nicht abtropfend
Zerreißfestigkeit:
600 N/cm2
Bruchdehnung:
450 %
Rückprallelastizität:
45 %
Langzeitverhalten:
witterungs-, alterungs- und ozonbeständig nach DIN 53508 und 53509

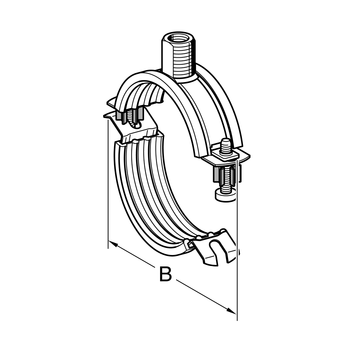

Kunststoff-
rohr
Material
b x s
[mm]
Gewinde-
anschluss
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
1620 x 1,5M10/M8 550,06100 148771
2020 x 1,5M10/M8 610,07100 148780
2520 x 1,5M10/M8 610,07100 148799
3220 x 1,5M10/M8 710,07100 148805
4020 x 1,5M16/M10/M8 820,09 50 148814
5020 x 1,5M16/M10/M8 930,10 50 148823
5620 x 1,5M16/M10/M81040,11 50 148832
6320 x 1,5M16/M10/M81120,1150 148841
7520 x 1,5M16/M10/M81210,13 25 148850
9025 x 2,0M16/M10/M81410,22 25 155993
11030 x 2,0M16/M10/M81700,33 25 156000
