Rohrschellen und Zubehör

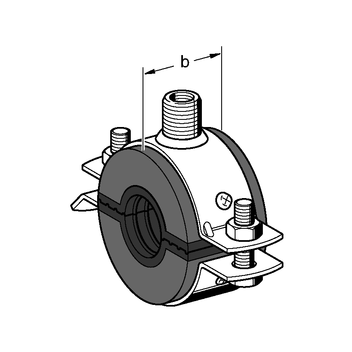

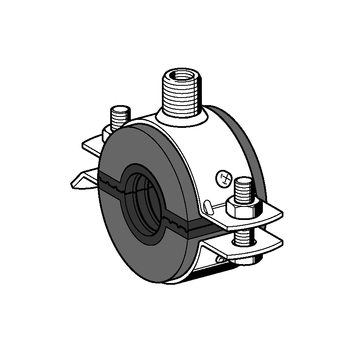

Kälteschelle SKS Top-2C

Einsatz

Schall- und schwingungsentkoppelte Befestigung von Rohrleitungen bei Kaltwasser- und Kälteanlagen. Erstklassige Schalldämmeigenschaften durch Weichschaumanteil. Mit einer Schellengröße können mehrere Rohrdimensionen befestigt werden. Durch den Elastomerbereich werden die nach Norm zulässigen Rohrdurchmessertoleranzen sicher ausgeglichen und Feuchtschäden infolge sich ergebender Spalte vermieden. Keine Dichtungspaste erforderlich - das Ankleben der Rohrisolierung an der Stirnfläche ist somit problemlos möglich. Geeignet auch bei hohen Belastungen. Temperaturbrücken an der Befestigung und damit Kondenswasserbildung werden sicher verhindert.

Lieferumfang

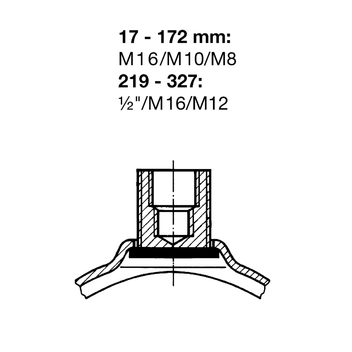

Dämmschale aus PUR-Schaum fest verbunden mit stabiler Schelle. Rohrschelle mit durchgesteckter und eingeschweißter Sicherheitsmutter 3G, bis Größe 70 – 75 in Gelenkausführung.
Spannschrauben auf beiden Seiten der Unterschale durchgesteckt und gegen Herausfallen gesichert. Muttern für Spannschrauben sind bis Größe 168 - 172 auf der anderen Schellenhälfte angeschweißt.
Vielfältige Anschlussmöglichkeiten über das Außengewinde der 3G-Mutter durch Adapter IG/IG.

Technische Daten

Material:
frei von Halogenen
Dämmteil:
geschlossenzelliger PUR-Schaum RG 250 kg/m3
Rohrschelle:
Stahl, galvanisch verzinkt

Druckfestigkeit:
bei statischer Belastung: 0,7 N/mm2
Diffusionswiderstand:
Die geschlossenzellige Struktur von PUR wirkt wie eine permanente, praktisch diffusionsdichte Barriere, die sich über die gesamte Isolierstärke aufbaut.
Wärmeleitfähigkeit:
λ = 0,042 W/mK bei 10°C
λ = 0,043 W/mK bei 20°C
λ = 0,044 W/mK bei 30°C
λ = 0,045 W/mK bei 40°C
Temperaturbeständigkeit:
von -50°C bis +110°C, kurzfristige Überschreitung
Einfügungsdämmung:
bis zu 25,3 dB(A)
bis 26,3 dB(A)
als Systemprüfung
Brandverhalten:
Baustoffklasse B2 nach DIN 4102, keine Brandweiterleitung

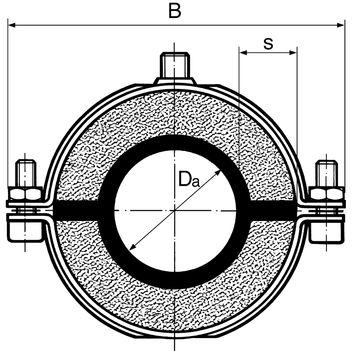

titletitletitletitletitletitle Artikelnummer
17 - 223/8" - 1/2"40 x 201040,2050 191207
23 - 2640 x 201110,2050 194980
27 - 323/4" 40 x 201110,2050 191216
33 - 381" 40 x 201170,2050 191225
38 - 4240 x 201690,4325 194997
42 - 471 1/4" 40 x 301690,4525 191234
48 - 541 1/2" 40 x 301690,4525 191243
57 - 622" 50 x 301900,5525 191252
63 - 6850 x 301900,5525 195000
70 - 7550 x 301900,5525 191261
76 - 812 1/2" 50 x 302070,9025 191279
89 - 943" 50 x 302221,0025 191288
107 - 11260 x 402631,3010 191297
113 - 1174"60 x 402731,4310 191306
125 - 12860 x 403011,4510 195048
133 - 13760 x 402951,4910 191315
138 - 1425"60 x 402951,5310 191324
157 - 16160 x 403291,6510 191333
168 - 1726"60 x 403291,7010 191342
219 - 2228"100 x 604283,931 191351
272 - 27510"100 x 604814,481 191369
324 - 327100 x 605345,181 191378
