Rohrschellen und Zubehör

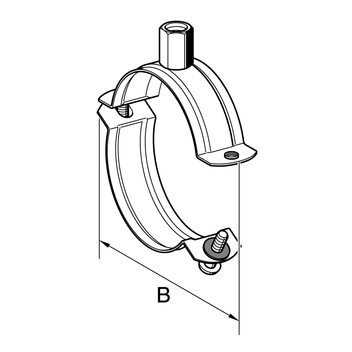

Schraubrohrschelle SRS 2G

Einsatz

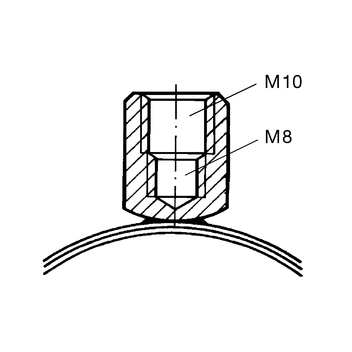

Zweiteilige Rohrschelle mit 2-Gewindemutter mit Anschlussmöglichkeit M8 und M10 zur Befestigung von Rohrleitungen.

Lieferumfang

Rohrschelle komplett mit zwei Spannschrauben; einseitig vormontiert und somit sofort einsatzbereit. Auf der offenen Schellenseite ist die Spannschraube gegen Herausfallen gesichert.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
Anzugsmoment
[Nm]
13 - 73 0,6 kN 2
75 - 167 2,5 kN 2

Material:
Stahl, galvanisch verzinkt
titletitletitletitletitle Artikelnummer
13 - 1820 x 1,5530,04100 173216
19 - 2220 x 1,5550,05100 173225
23 - 2620 x 1 ,5590,05100 111470
27 - 3020 x 1,5630,05100 173234
32 - 3620 x 1,5690,05100 173243
40 - 4420 x 1,5760,0650 173252
48 - 5420 x 1,5920,0750 173261
55 - 5920 x 1,5990,0850 182990
60 - 6620 x 1,51050,0850 173279
68 - 7320 x 1,51120,0925 173288
75 - 8025 x 2,01250,1525 173297
84 - 8925 x 2,01340,1625 173306
90 - 9825 x 2,01410,1625 186023
94 - 10125 x 2,01470,1725 186032
102 - 10825 x 2,01510,1825 173315
110 - 11525 x 2,01600,1825 173324
118 - 12525 x 2,51730,2425 186041
129 - 13625 x 2,51860,2625 191387
138 - 14425 x 2,51930,2725 191396
144 - 15325 x 2,52030,2925 191405
159 - 16725 x 2,52150,3025 191414
