Schalldämmelemente

Akustikelement AKE

Einsatz

Universell einsetzbares Schalldämmelement für höhere Lasten. Geeignet für schallentkoppelte Befestigungen bei Schallschutzanforderungen auch nach DIN 4109.
Besonders geeignet für die Entkopplung von Konstruktionen aus Montageschienen 41 oder direkt von Geräten z. B. Pumpen oder Ventilatoren.

Montage

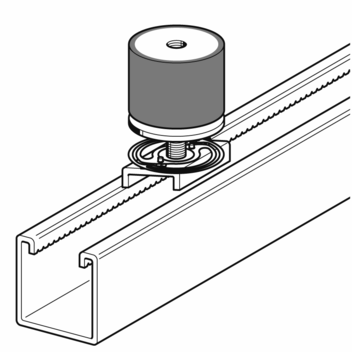

Montage in Montageschienen 41 je nach Akustikelement mit U-Scheibe 8/40 bzw. 10/40 und CC-Gewindeplatte M8 bzw. M10. Das Akustikelement ist für Druckbelastungen vorgesehen. Einbaulagen mit dominanten Zug- oder Scherbeanspruchungen sind zu vermeiden. In diesen Ausnahmefällen ist der Lastwert Druck auf 1/3 zu reduzieren.

Technische Daten

Typ

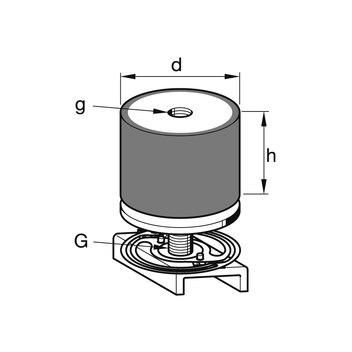

d
[mm]
h
[mm]
Außengewinde
g
Innengewinde
G

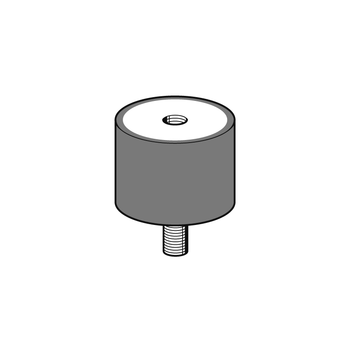

41 AG/IG M8 40 30 M8 x 23 M8 x 8
41 AG/IG M10 40 30 M10 x 23 M10 x 10

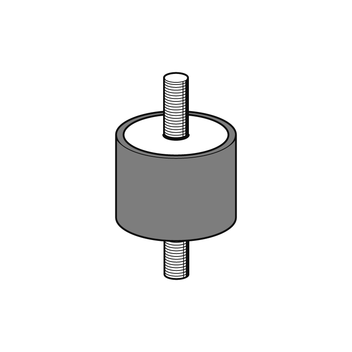

41 AG/AG M8 40 30 M8 x 23 -
41 AG/AG M10 40 30 M10 x 23 -

zulässige Druckbelastung:
0,15 - 0,70 kN
Federweg:
0,50 - 2,60 mm

Material
Metallkörper:
Stahl, galvanisch verzinkt
Dämmkörper:
NR Naturkautschuk, Härte 45 +/-5° Shore
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
AKE 41 AG/IG M80,0925 193983
AKE 41 AG/IG M100,0925 404710
AKE 41 AG/AG M80,0925 404711
AKE 41 AG/AG M100,1025 404712
