Schienensystem Pressix CC 27

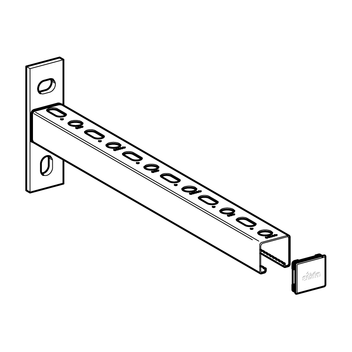

Auslegerkonsole AK 27 - 1,25

Einsatz

Fertigkonsole für die Rohrmontage an der Wand oder an anderen bauseitigen Strukturen.

Montage

Bei Längenänderungen von Rohrleitungen ist der Einsatz von Gleitelementen zu empfehlen und eine Abstützung zur Aufnahme von Querkräften in Ausrichtung des Rohres erforderlich. Bei Auskraglängen ≥ 500 mm ist eine Abstrebung bzw. Unterstützung zu empfehlen.

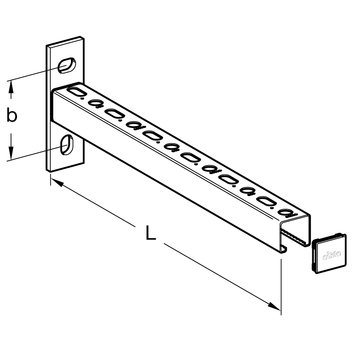

Technische Daten

1 = Typ 27/25
2 = Typ 27/37

zul. Ankerlasten sind zu berücksichtigen
σvorh ≤ σzul
fzul ≤ L/150

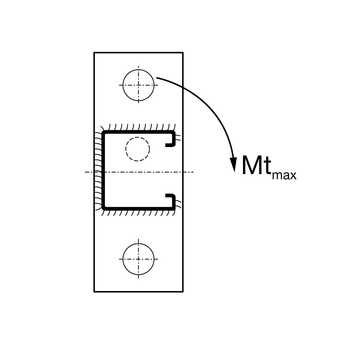

Max. Torsionsmoment Mtmax ohne Berücksichtigung
des Verdrehwinkels
Mtmax = 20 Nm

Material:
Stahl, galvanisch verzinkt
titletitletitletitletitletitle Artikelnummer
27/25 - 2002036410 x 150,2525 112326
27/25 - 2502536410 x 150,2925 112327
27/25 - 3003036410 x 150,3425 112328
27/25 - 5005036410 x 150,4925 112329
27/25 - 7007036410 x 150,651 112330

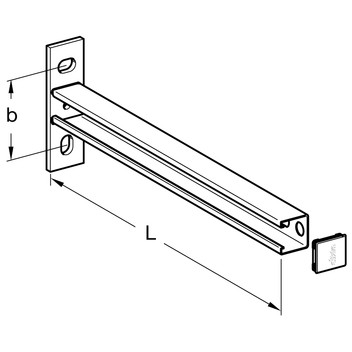

27/25 q - 3003036410 x 150,3425 112366

27/37 - 3003046410 x 150,4325 111458
27/37 - 5005046410 x 150,6425 111459
27/37 - 7007046410 x 150,841 111460
27/37 - 8008046410 x 150,961 111461
