Schienensystem Pressix CC 27

Schienenflansch MOF 27

Einsatz

Der Schienenflansch dient zur Herstellung von Traversen zwischen zwei Montageschienen oder als Basis für eine einarmige Auskragung. Geeignet für Montageschienen MS 27/15 und 27/25.

Hinweis: Bei der Montage der Variante MH als einarmige Auskragung ist auf eine gute Abstützung der Montageschiene zu achten. Bei Zuglast Fz am Schienenschlitz ist die Schraube zu versetzen.

Lieferumfang

Komplett vormontiert.

Montage

Montageschiene in U-Profil einlegen. Gewindeplatte durch Druck auf den Schraubenkopf einklicken und mit 10 Nm festziehen.

Technische Daten

zul. Ankerlasten sind zu berücksichtigen

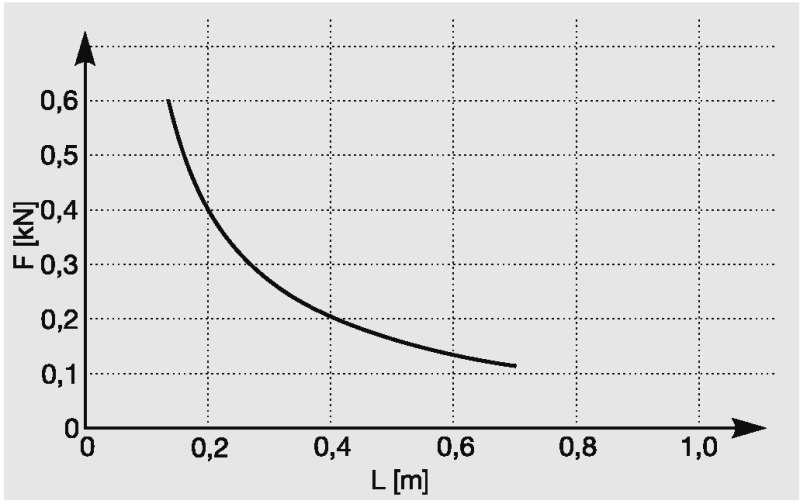

Max. zul. Last bei Deckenmontage
in vertikaler Richtung: 0,8 kN

Material:
Stahl, galvanisch verzinkt
TypWandplatte
[mm]
D
[mm]
L1
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
MH 2788 x 30 x 59700,2025 198858
MV 2788 x 30 x 59700,2025 198865
