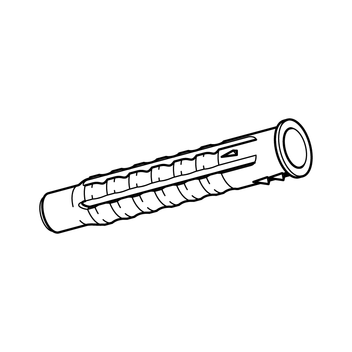

Universaldübel ANA
Einsatz
Der Universaldübel mit Kragen ist geeignet für alle Beton- und Mauerwerkstoffe, Loch- und Hohlkammersteine, Platten und Tafeln. Die Verdrehsicherung verhindert das Mitdrehen im Bohrloch. Beim Einsatz in Hohlräumen kommt es zu einer Verknotung und somit zu einer formschlüssigen Verankerung. Der steife Dübelhals verhindert die Beschädigung von Fliesen und Putz. Der Kragen dient als Einschlagsperre und verhindert das Tieferrutschen des Dübels in das Bohrloch.
Technische Daten
| Temperaturbereich: | -40°C bis +70°C |
Max. empfohlene Lasten in kN:
| Typ | Beton B25 | Loch- stein | Leicht- beton | Gips- karton | Span- platte |
|---|---|---|---|---|---|
| 61) | 0,60 | 0,45 | 0,30 | - | - |
| 62) | 0,40 | 0,30 | 0,15 | 0,15 | 0,40 |
| 81) | 1,10 | 0,90 | 0,50 | - | - |
| 82) | 0,80 | 0,60 | 0,30 | 0,18 | 0,45 |
| 101) | 1,80 | 1,20 | 0,50 | - | - |
| 102) | 1,00 | 0,60 | 0,40 | 0,20 | 0,60 |
| 121) | 3,00 | 1,80 | 1,20 | - | - |
| 141) | 4,00 | 2,20 | 1,30 | - | - |
1) Holzschraube mit max. Durchmesser
2) Spanplattenschraube mit max. Durchmesser Sicherheitsfaktor 5.0
