Einsatz

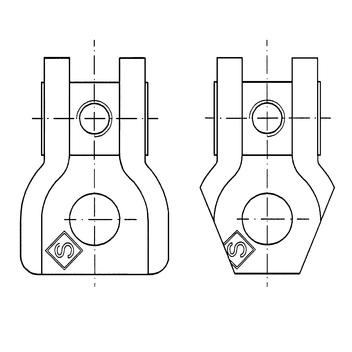

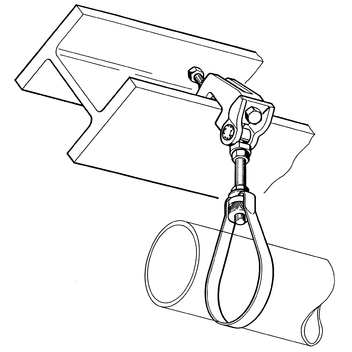

Universelle Anbindung an geneigten Bauteilen durch stufenlose Winkeleinstellung. Befestigung direkt am Baukörper, an Trägerklammern, Montageschienen etc., insbesondere als Schrägstütze an Konsolen sowie zur Abstrebung von Gleit- und Festpunkten (Typen UG FP für Festpunktkonstruktionen zum direkten Anschrauben an den Schellenohren):

  • Stufenlose Winkeleinstellung
  • Längen- oder Höheneinstellung durch veränderlichen Überstand des Gewindestiftes am Gelenkbolzen
  • Gelenkbolzen verliersicher verstemmt
  • sichere Anlage der Mutter an der Auflageplatte.

Lieferumfang

Mit Auflageplatte und Mutter.

Montage

Gewindestift in den Gelenkbolzen vollständig einschrauben (Sichtkontrolle).
Fixierung des eingestellten Winkels durch Anziehen der beiliegenden Mutter gegen die Auflageplatte.

Technische Daten

Typ
Nennlast
[kN]
Auflageplatte
ø DA [mm]
Mutter
UG M8 5,8 10,5 Flanschmutter
UG M10 8,0 10,5 Flanschmutter
UG M12 13,0 16,5 Flanschmutter
UG M16 13,0 16,5 Sechskantmutter

UG FP M12 10,0 16,5 Flanschmutter
UG FP M16 10,0 16,5 Sechskantmutter

Zulässige Belastung Fzzul im Brandfall

Typ
FWD 30
[kN]
FWD 60
[kN]
FWD 90
[kN]
FWD 120
[kN]
M8 0,60 0,45 0,34 0,26
M10 0,60 0,60 0,54 0,42
M12 1,60 1,03 0,79 0,61
M16 1,60 1,60 1,47 1,13

Material:
Stahl, galvanisch verzinkt (UG M8 + M10)
  Guss, galvanisch verzinkt (UG M12 + M16)

Zulassungen / Konformität

VdS-Anerkennung G4980055 für die Typen UG M8 bis UG M16.

VdS - Universalgelenk UG - G4980055 PDF | 966.4 KB

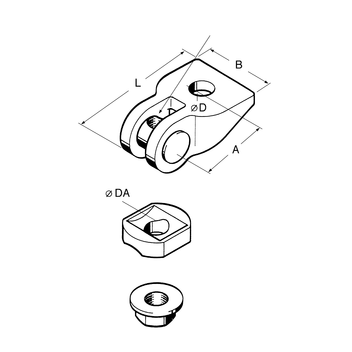

TypGelenk-
bolzen
A
[mm]
B
[mm]
ø D
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
UG M8M 8264010,5510,1250 198636
UG M10M10264010,5510,1250 198643
UG M12M12335017,0710,3725 158075
UG M16M16335017,0710,3625 158084

UG FP M12M12335017,0710,3225 158093
UG FP M16M16335017,0710,3125 158109
