Baugruppen

Baugruppe BG44 F80-1/2"

Einsatz

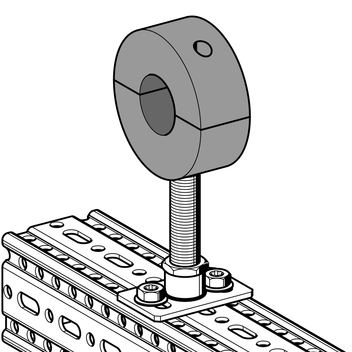

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

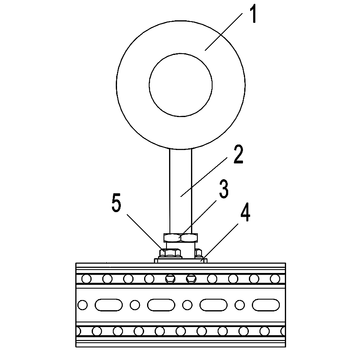

Stückliste:
Pos. 1 Kälteschelle RB
Montagekit MKit F 80 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Grundplatte GPL F80-1/2"
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

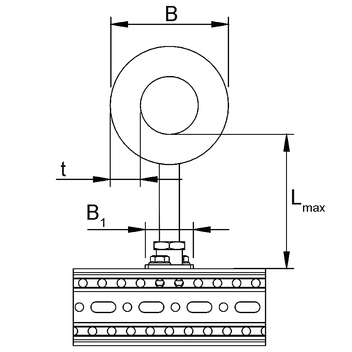

Technische Daten

Lmax, vertikal = 200 mm
Lmax, horizontal = 150 mm

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2), µ = 1200
λ = 0,045 W/mK (0°C)
Einsatzbereich:
-50°C bis +105°C
TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12/3085087300,731 414289
15/305087300,731 414290
16/30105087300,731 414291
17/305087300,731 414293
18/305087300,731 414294
21/30155081300,731 110283
22/305087300,731 414295
25/305087300,731 414296
27/30205087300,731 110284
28/305087300,731 414297
33/30255093300,741 110285
35/305096300,741 414298
42/303250102300,751 110286
48/304050108300,751 110287
50/305096300,751 414299
54/3050117300,841 414300
57/3050117300,841 414302
60/305050120300,841 110289
64/3050120300,841 414303
70/3050136300,961 414304
76/306550136300,961 110290
89/308050149301,011 110291
108/4050188,5401,591 414306
114/4010050195301,591 110292
