Baugruppe BG48 MS41-1/2"

Einsatz

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

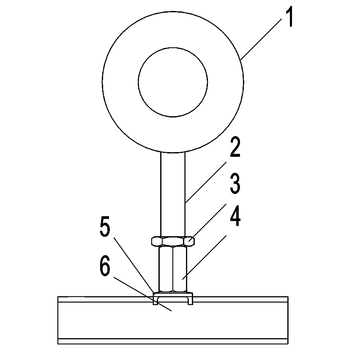

Stückliste:
Pos. 1 Kälteschelle RB
Montagekit MKit MS 41 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT 1/2"
Pos. 4 Adapter AD IG/IG 1/2"/M16
Pos. 5 Halteklaue HK 41/16
Pos. 6 Hakenkopfschraube TBO HZ 41 M16 x 25

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

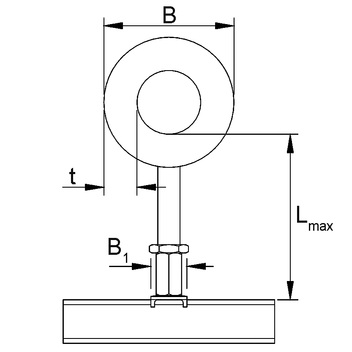

Lmax, vertikal = 200 mm
Lmax, horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Hakenkopfschraube:
Stahl, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2), µ = 1200
λ = 0,045 W/mK (0°C)
Einsatzbereich:
-50°C bis +105°C
TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12/3083587301,821 414327
15/303587301,821 414329
16/30103587301,821 414330
17/303587301,821 414331
18/303587301,821 414332
21/30153581301,821 113904
22/303587301,821 414333
25/303587301,821 414334
27/30203587301,821 113905
28/303587301,821 414335
33/30253593301,831 113906
35/303596301,831 414336
42/303235102301,841 113907
48/304035108301,841 113908
50/303596301,841 414338
54/3035117301,841 414339
57/3035117301,931 414340
60/305035120301,931 113909
64/3035120301,931 414341
70/3035136302,051 414342
76/306535136301,051 113910
89/308035149301,101 113911
108/4035188,5402,681 414344
114/4010035195401,681 113912
