Baugruppen

Baugruppe BG90 MS41-M10

Einsatz

Eine Baugruppe zum Einsatz als Kreuzgleiter mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

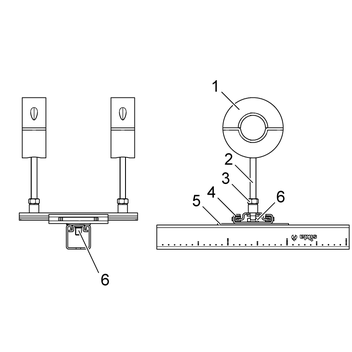

Stückliste:
Pos. 1 Kälteschelle RB 175 EX
Montagekit MKit KG MS41 M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 150
Pos. 3 Sechskantmutter SKT M10
Pos. 4 Gleitsatz GS 2G2
Pos. 5 Gleitstück GS 41
Pos. 6 Sechskantschraube SKT M10/20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

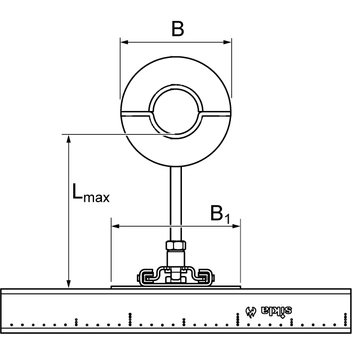

Technische Daten

Lmax,vertikal = 150 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, galvanisch verzinkt
Schrauben und Muttern:
Stahl, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2)
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ = 1200
Einsatzbereich:
-50°C bis +105°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12/3012087381,201 414114
15/3012087361,21 414115
16/3012087361,21 414116
17/3012087351,201 414117
18/3012087351,201 414118
21/3012087331,201 414119
22/3012087331,21 414120
25/3012087311,201 414122
28/3012087301,201 414123
33/3012096321,201 414124
35/3012096311,201 414125
42/30120103311,201 414126
48/30120108301,201 414127
50/30120108291,201 414128
54/30120117321,301 414129
57/30120117301,301 414131
60/30120120301,301 414132
