Baugruppe BG98 F80-1/2"

Einsatz

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle 175 CoolHot für Kälte-, Kaltwasser- und Heizungsanlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

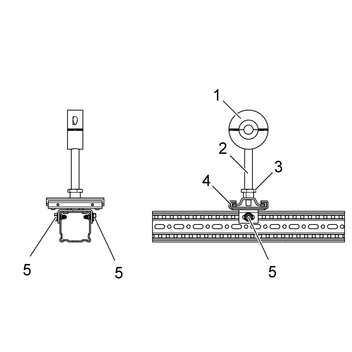

Stückliste:
Pos. 1 Kälteschelle 175 CoolHot
Montagekit MKit FR F 80 S 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2“ x 200
Pos. 3 Sechskantmutter NT 1/2“
Pos. 4 Gleitsatz GS F80 1G
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

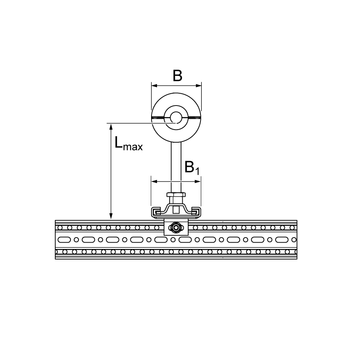

Lmax,vertikal = 200 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2)
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ > 1000 (EN 12086)
Einsatzbereich:
-50°C bis +180°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12/40358737,51,81 414187
16/40358735,51,81 414188
17/40359538,91,81 414189
18/40359538,51,81 414190
21/40359536,91,81 414192
22/403510340,51,81 414194
25/403510340,51,81 414195
27/403510338,01,81 414196
28/403510337,51,81 414197
29/403510337,01,81 414198
34/403511744,51,81 414199
35/403511741,01,81 414200
38/403511739,51,81 414201
41/403511738,01,81 414203
42/403511737,31,81 414204
48/403513643,92,01 414205
50/403513643,02,01 414206
51/403513637,52,01 414207
54/403513641,02,01 414208
57/403513639,52,01 414209
60/403513637,92,01 414210
64/403513636,32,01 414212
70/403514939,52,01 414213
76/403514936,52,01 414214
85/503518951,72,61 414215
89/503519452,62,61 414216
102/503519446,22,61 414217
104/403519445,02,61 414218
108/403519443,02,61 414219
114/503521952,42,81 414221
